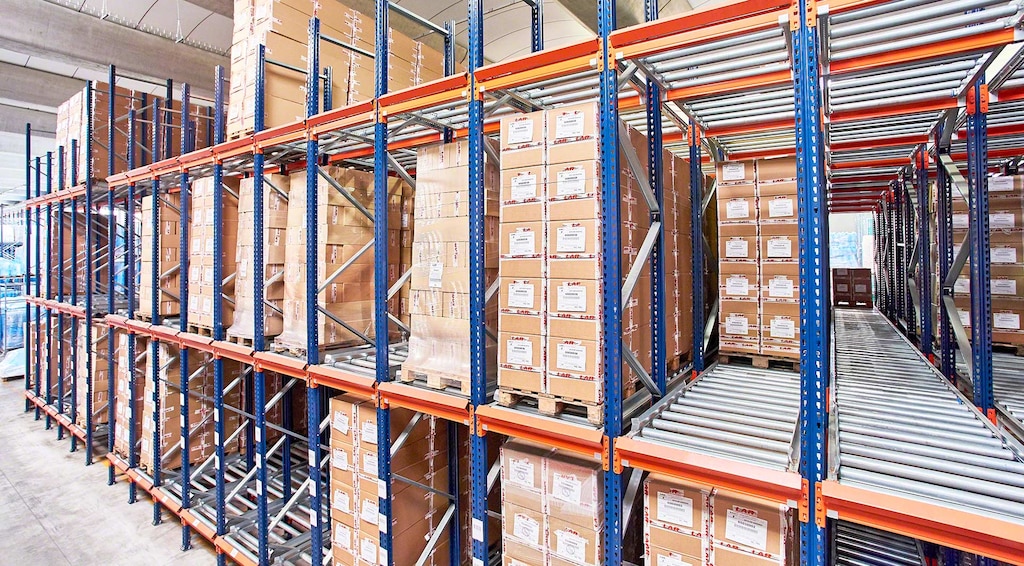

Regały przepływowe

Regały przepływowe

System składowania akumulacyjnego, w którym jednostki ładunkowe przemieszczają się siłą grawitacji w dół kanału, pozwalając maksymalnie wykorzystać przestrzeń magazynu.

Opis produktu

Regały przepływowe grawitacyjne: szybka obsługa ładunków i doskonała rotacja produktów zgodnie z metodą FIFO

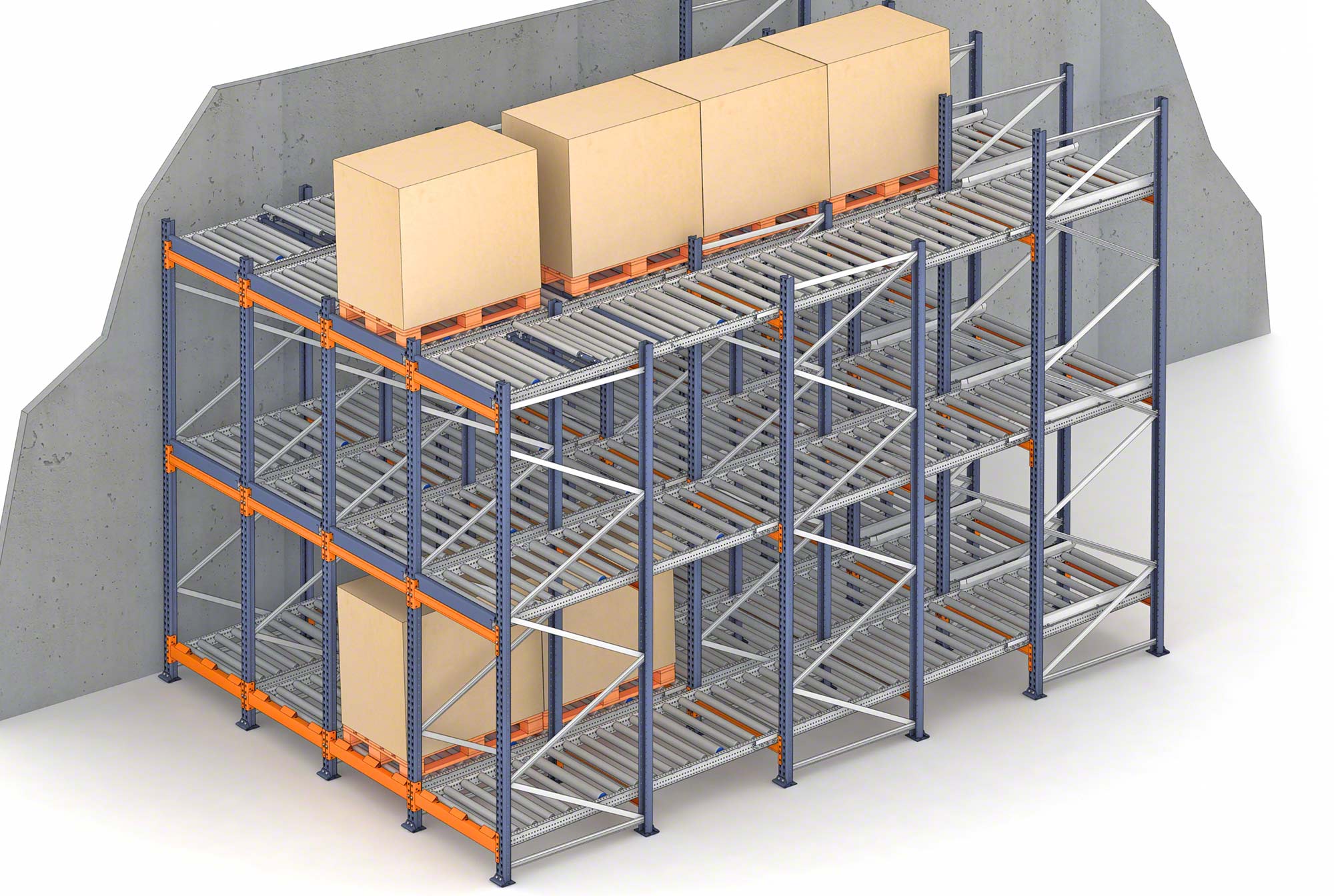

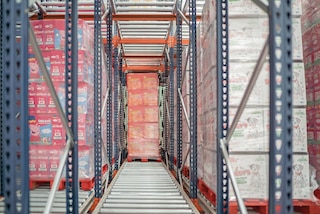

Regały przepływowe to przykład systemu składowania akumulacyjnego z kanałami towarowymi wyposażonymi w rolki, zamontowanymi pod niewielkim nachyleniem. Ładunki na paletach są wprowadzane na regał od wyższej strony kanału, po czym pod wpływem grawitacji przemieszczają się po rolkach do przeciwległego końca, gdzie oczekują na pobranie.

W magazynie z regałami przepływowymi grawitacyjnymi nie występują korytarze robocze między poszczególnymi rzędami regałów, co pozwala uzyskać większą pojemność składowania. Ponadto regały magazynowe przepływowe są obsługiwane zgodnie z metodą FIFO (pierwsza paleta na wejściu staje się pierwszą na wyjściu), co ułatwia wydajne zarządzanie zapasami.

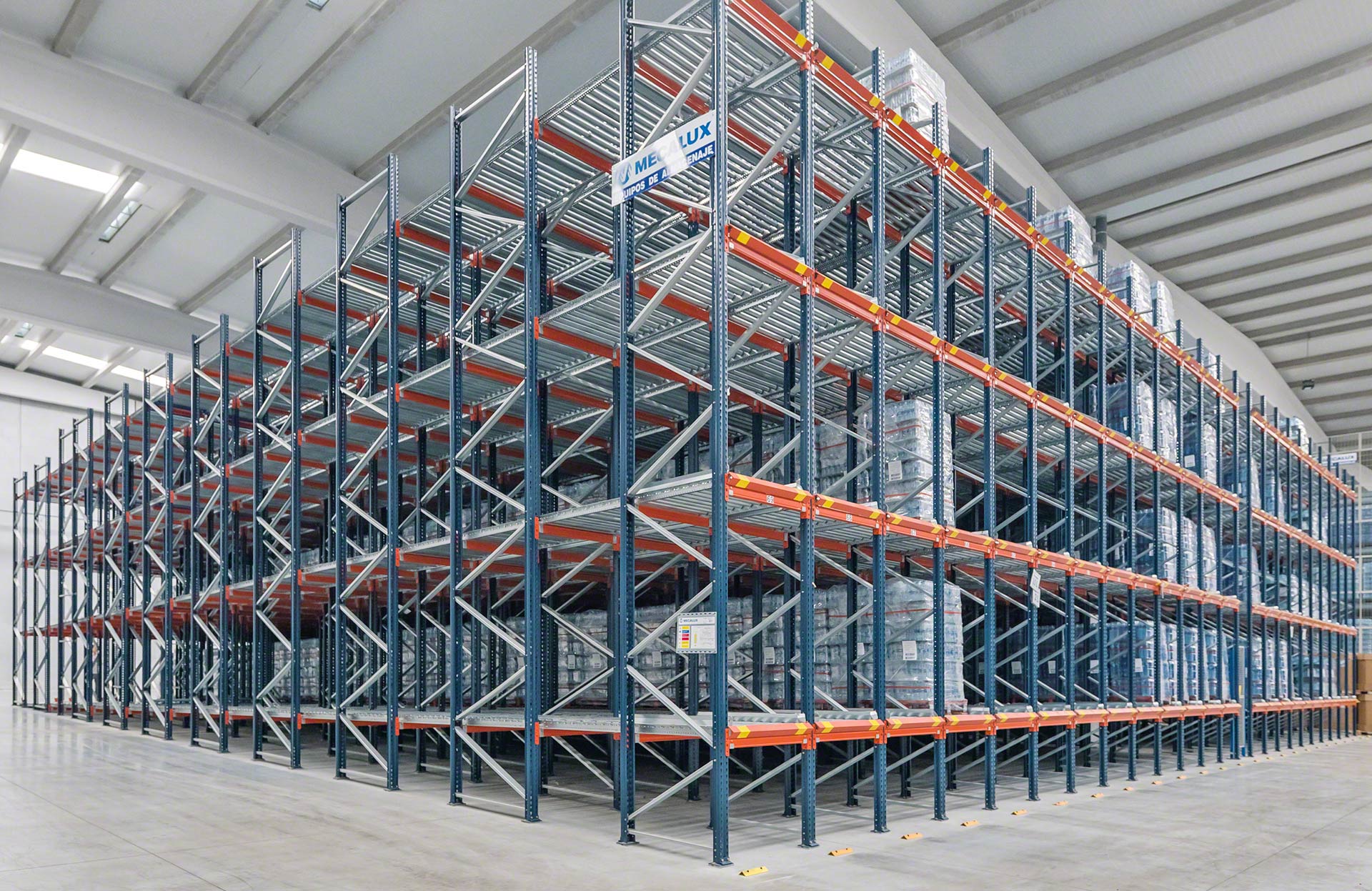

Regały przepływowe to system składowania akumulacyjnego zapewniający szybką i wydajną obsługę magazynowanych ładunków

Regały przepływowe – zalety

  • Maksymalne wykorzystanie powierzchni: regały przepływowe to system składowania pozwalający na duże zagęszczenie ładunków, dzięki czemu znacząco zwiększa się pojemność magazynu.

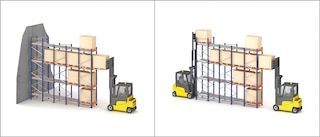

  • Idealna rotacja produktów: kompatybilność regałów grawitacyjnych z metodą FIFO (First In, First Out) umożliwia bardzo precyzyjną kontrolę nad magazynowanymi zapasami.
  • Oszczędność czasu: dostępność do wszystkich jednostek asortymentowych z jednego korytarza obsługowego ułatwia szybką lokalizację każdego produktu, co ogranicza czas pracy wózków widłowych i przyspiesza pobieranie jednostek ładunkowych.
  • Rozdzielenie korytarzy obsługowych: pobieranie i odkładanie jednostek ładunkowych odbywa się z niezależnych korytarzy. Pozwala to uniknąć kolizji i utrzymać płynność pracy.

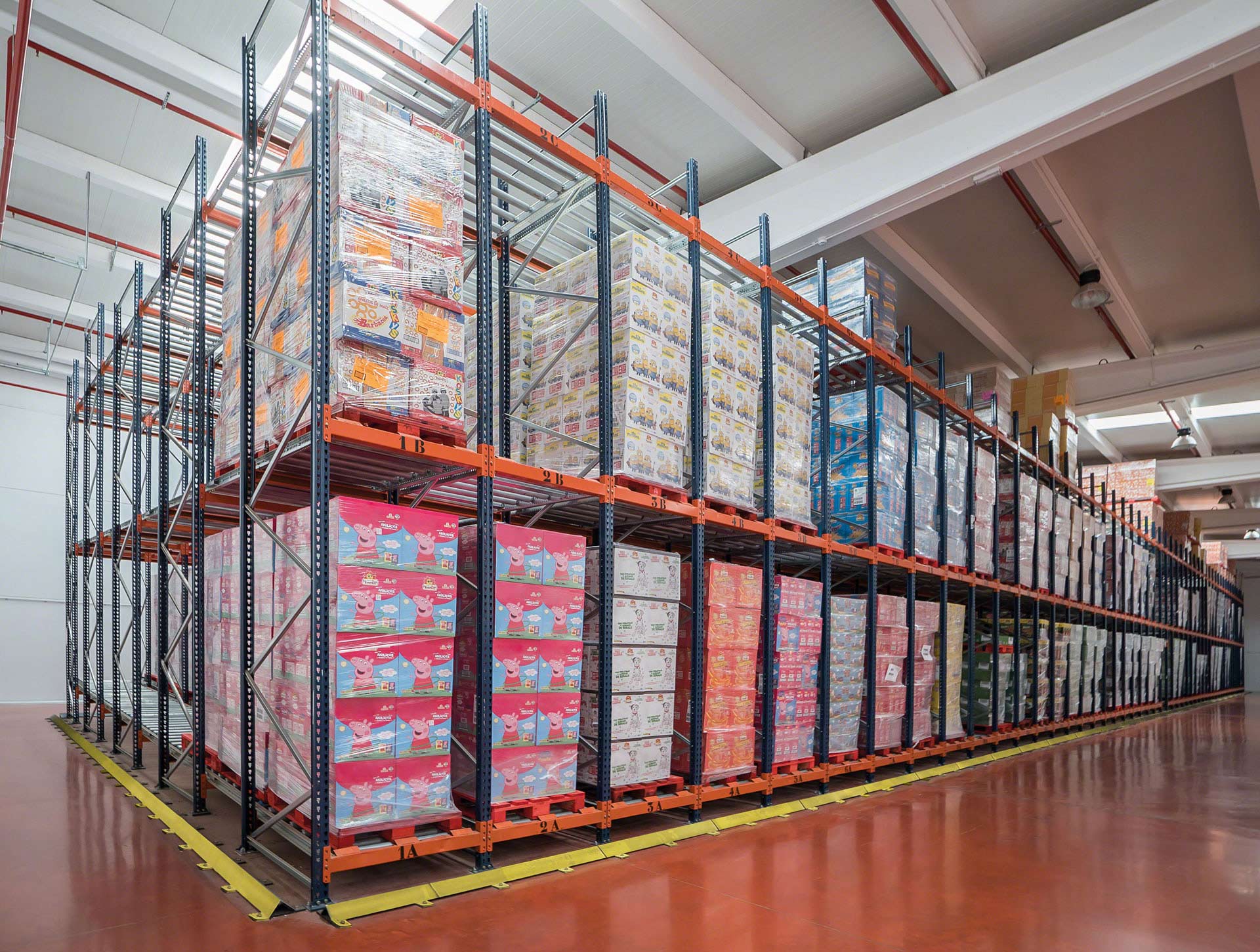

  • Różnorodność magazynowanych produktów: w każdym kanale towarowym można składować inną jednostkę asortymentową.
  • Ograniczenie zużycia energii: zastosowanie tego systemu w chłodniach i mroźniach pozwala zmniejszyć powierzchnię składowania, a tym samym ograniczyć koszty energii elektrycznej.
  • Bezpieczeństwo i niezawodność: wszystkie elementy, z jakich zbudowane są regały przepływowe Mecaluxu, zostały zaprojektowane w taki sposób, aby zagwarantować bezpieczeństwo operatorów oraz składowanych ładunków.

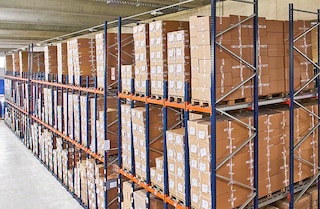

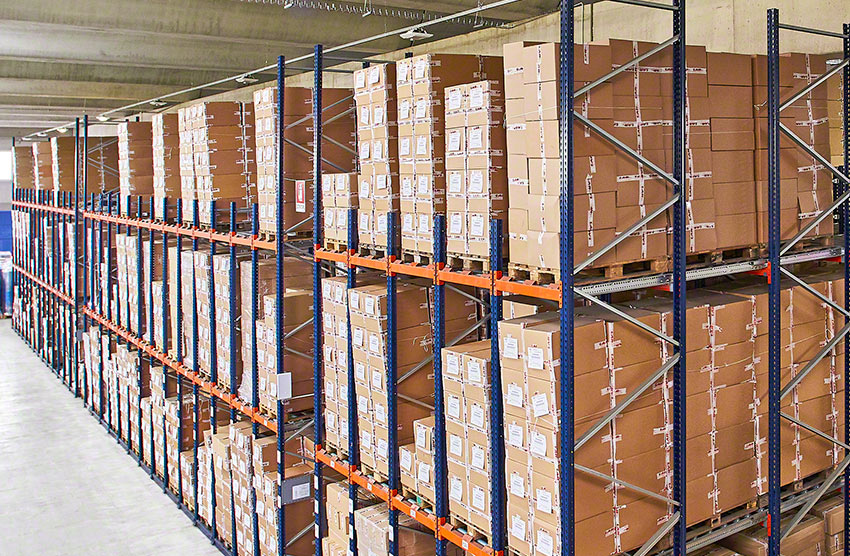

Regały paletowe przepływowe to system składowania o wielu zaletach

Regały przepływowe pozwoliły nam o 50% skrócić czas poświęcany na pobieranie i odkładanie jednostek ładunkowych

LAR
Riccardo Monari Dyrektor fabryki
LAR
(Campogalliano, Włochy)

Regały przepływowe grawitacyjne – zastosowania

To idealne rozwiązanie znajdujące zastosowanie we wszystkich sektorach przemysłu i dystrybucji

Regały przepływowe to system magazynowy pozwalający maksymalnie wydajnie wykorzystać dostępną przestrzeń oraz usprawnić manipulację zapasami, zapewniając płynna i bezbłędną rotację produktów.

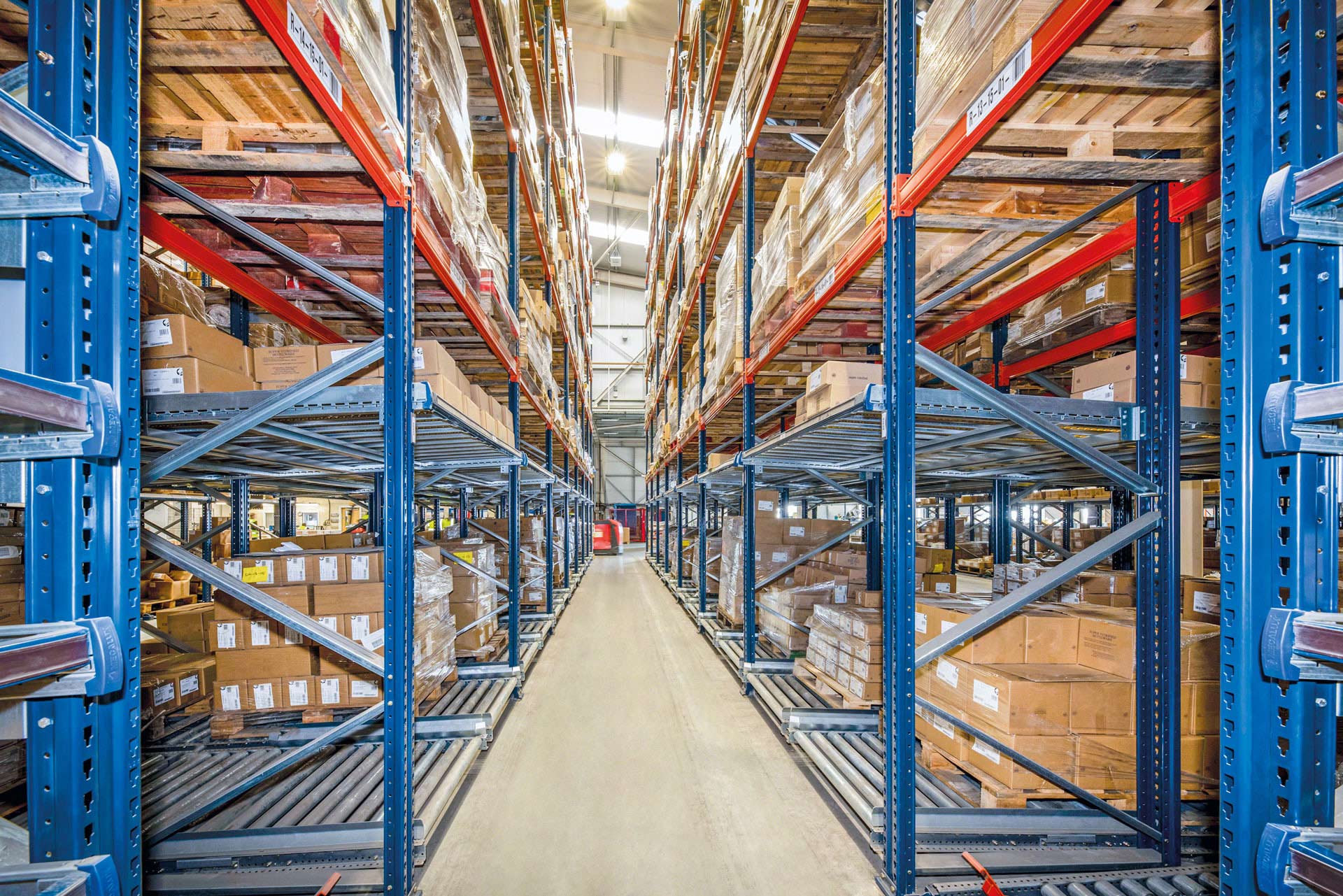

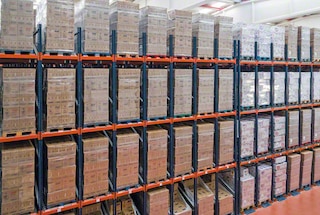

Regały przepływowe doskonale sprawdzają się w magazynach z dużą liczbą palet na jednostkę asortymentową

Magazynowanie dużej liczby produktów o wysokim wskaźniku rotacji

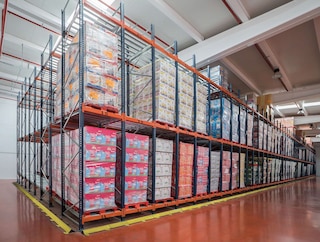

Regały przepływowe to idealne rozwiązanie do składowania dużej liczby palet z tą samą jednostką asortymentową.

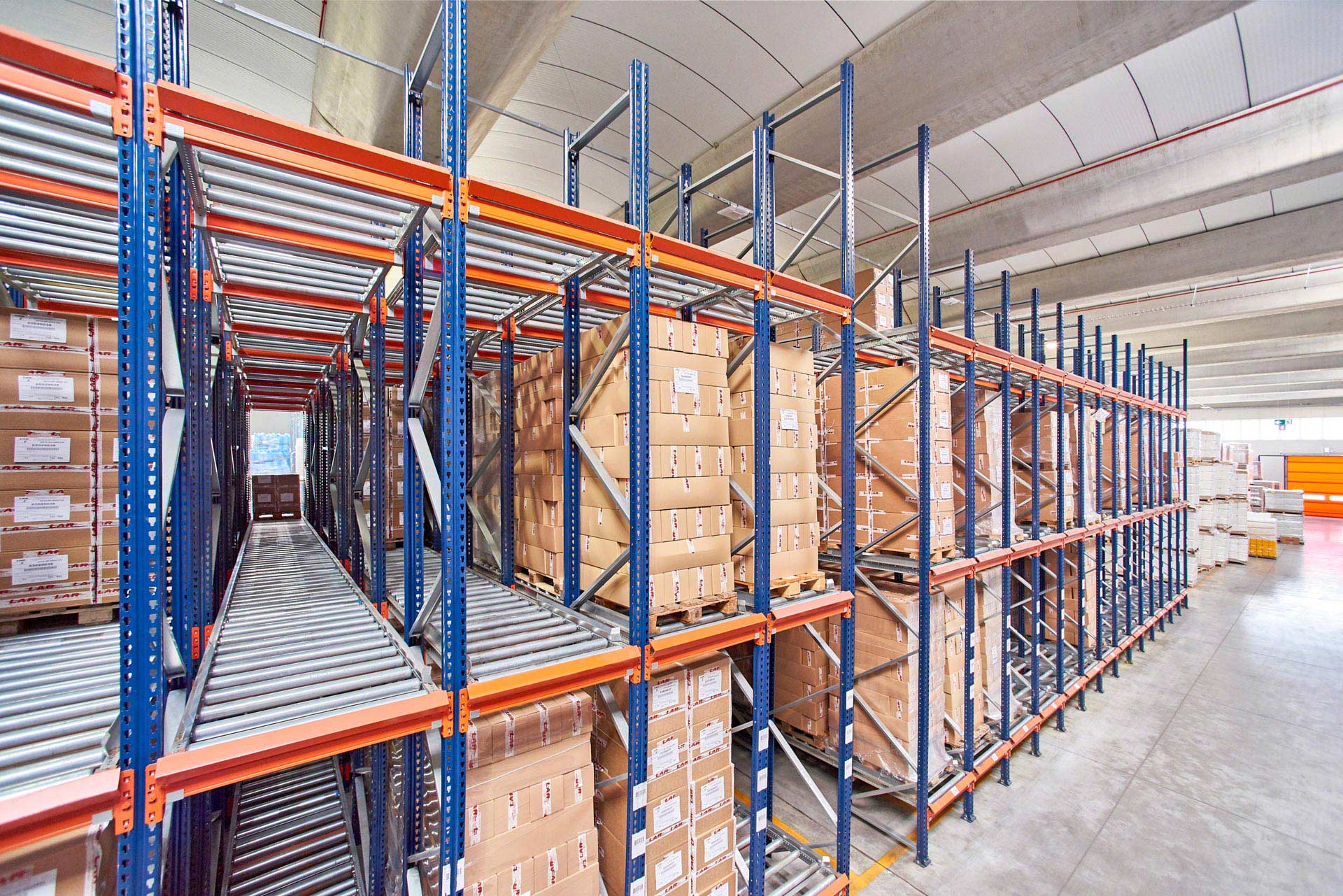

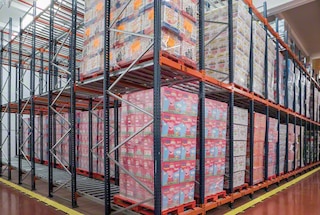

Regały paletowe przepływowe to doskonałe rozwiązanie dla firm zarządzających produktami nietrwałymi

Magazynowanie produktów nietrwałych

Ułatwiają zarządzanie zapasami o krótkim terminie ważności m.in. w sektorze spożywczym lub farmaceutycznym.

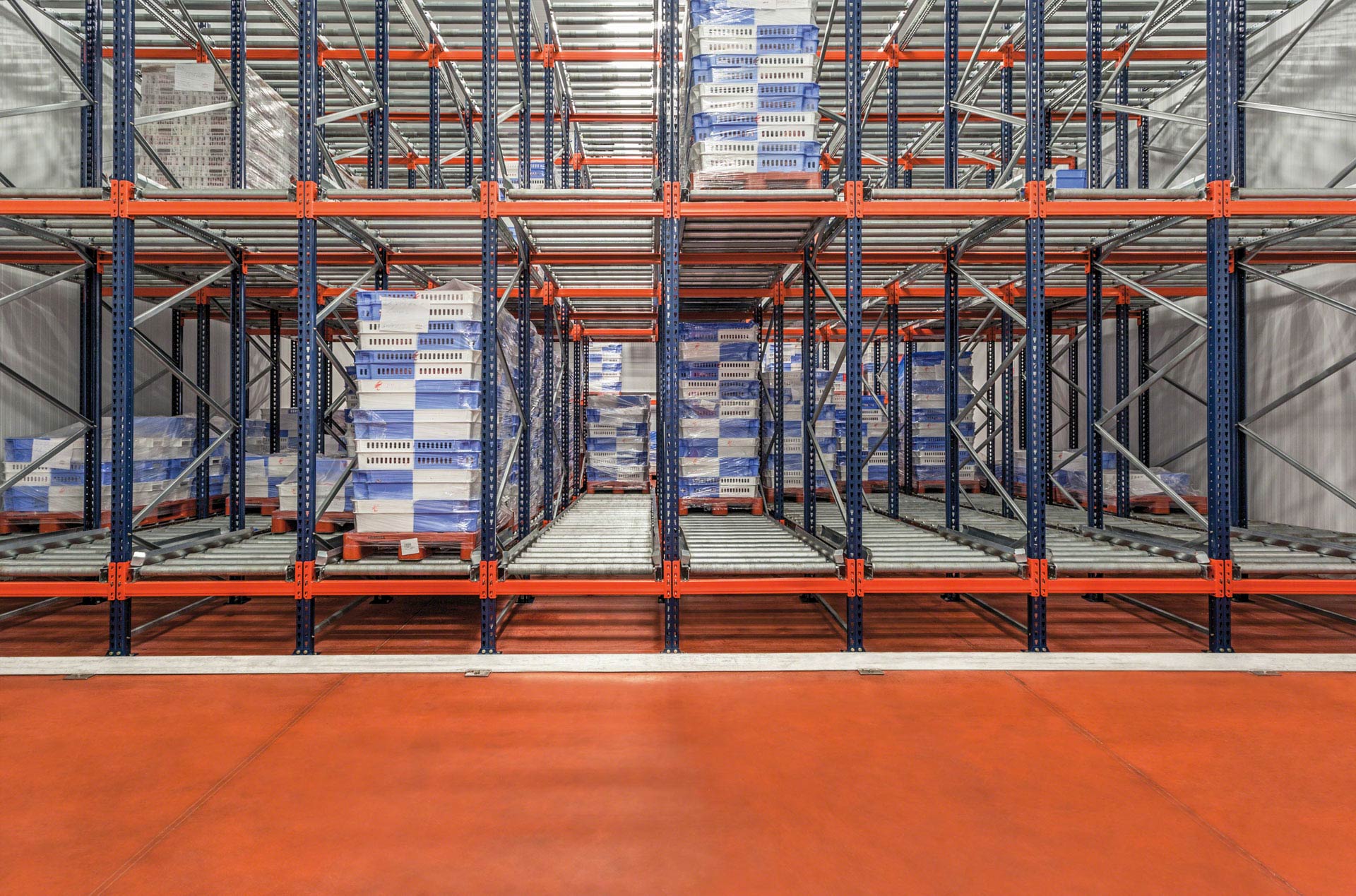

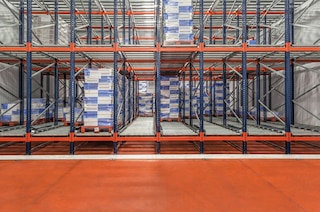

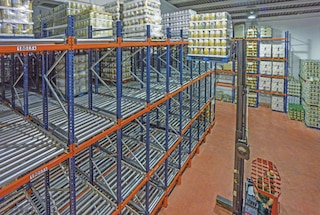

Regały przepływowe pozwalają połączyć różne strefy robocze

Magazyny pośrednie między strefami roboczymi

Mogą służyć do połączenia dwóch stref roboczych – zwykle strefy produkcji ze strefą wysyłek.

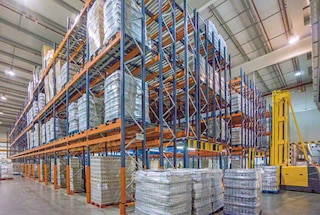

Regały przepływowe usprawniają zarządzanie magazynami buforowymi

Zarządzanie magazynami buforowymi

Dynamizują przepływy ładunków w strefach magazynowania tymczasowego, na przykład przygotowanych zamówień.

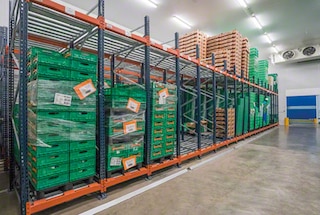

Zastosowanie regałów paletowych przepływowych w chłodniach i mroźniach pozwala ograniczyć zużycie energii

Magazyny z kontrolowaną temperaturą

Regały grawitacyjne przyczyniają się do ograniczenia zużycia energii w chłodniach i mroźniach.

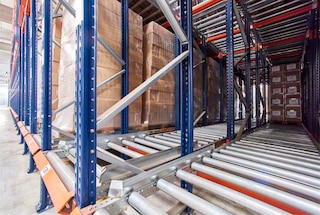

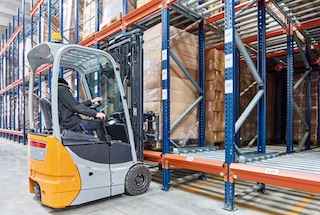

Regały magazynowe przepływowe – działanie

Doskonała kontrola zapasów przy minimalnej liczbie ruchów

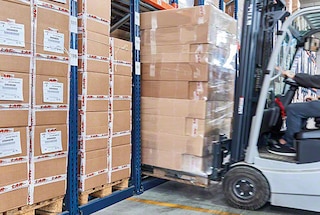

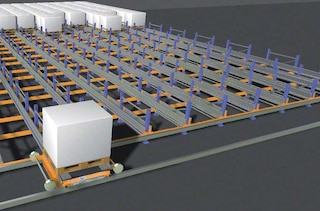

Regały przepływowe grawitacyjne wyróżnia bardzo proste działanie. Ich konfiguracja pozwala zdynamizować operacje pobierania i odkładania jednostek ładunkowych, ograniczając czas manipulacji oraz odległości pokonywane przez wózki widłowe.

Realizacje

Większa pojemność magazynu firmy Tosfrit

Przykład realizacji, w której Mecalux wyposażył centrum dystrybucyjne hiszpańskiego producenta przekąsek, firmy Tosfrit, w paletowe regały przepływowe. Czytaj więcej

Większa pojemność magazynu firmy Tosfrit

EcoWipes: zwiększenie wydajności o 30% dzięki automatyzacji zaopatrzenia produkcji

EcoWipes, polski producent artykułów kosmetycznych i higienicznych, połączył swój magazyn z liniami produkcyjnymi, instalując automatyczne przenośniki. Ponadto, aby zmaksymalizować wykorzystanie powierzchni, zainstalował w obiekcie regały przepływowe obsługiwane przez układnice oraz regały przesuwne Movirack. Czytaj więcej

EcoWipes: zwiększenie wydajności o 30% dzięki automatyzacji zaopatrzenia produkcji
Więcej realizacji

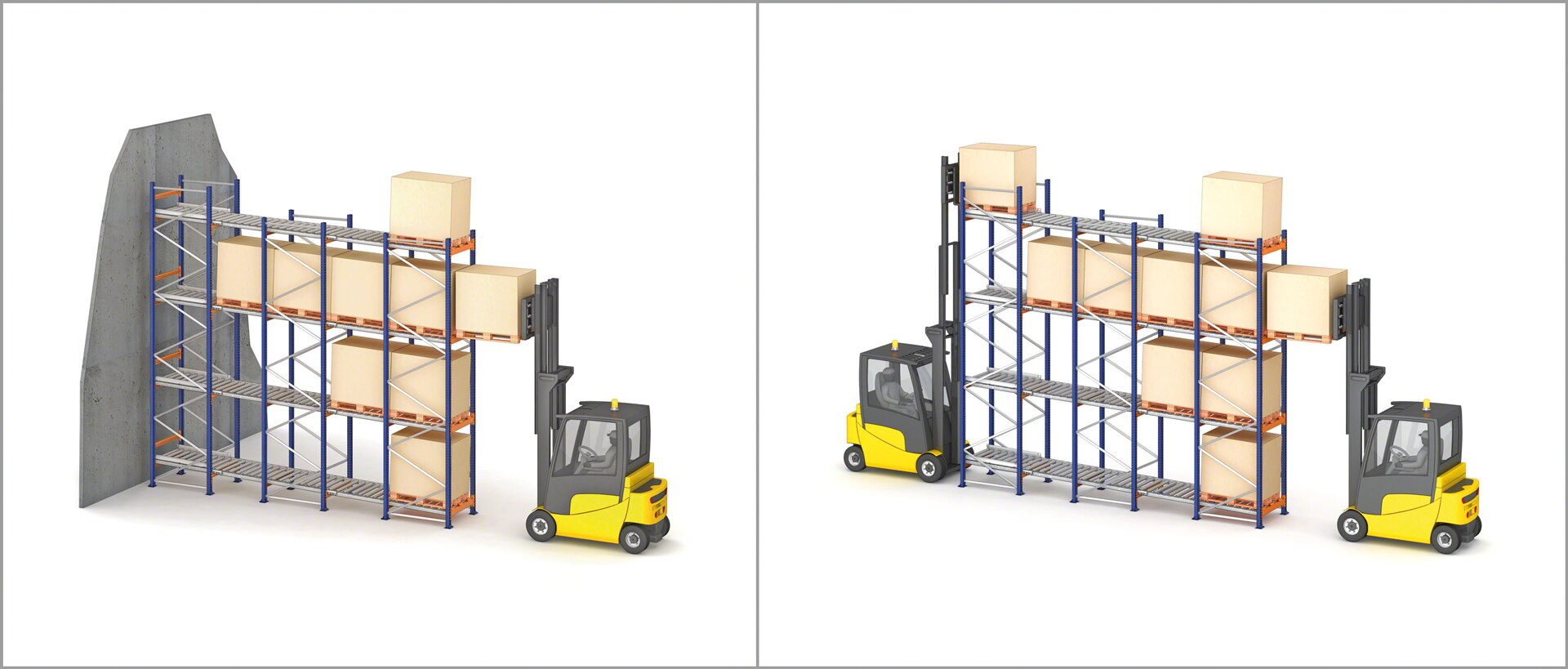

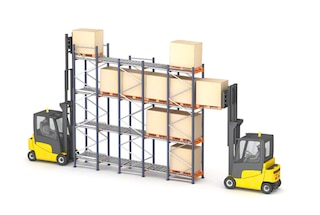

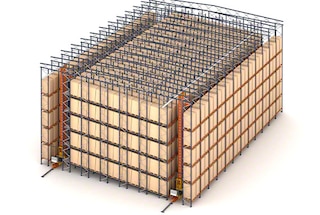

Regały przepływowe – konfiguracje

Rozwiązanie magazynowe o wszechstronnym zastosowaniu

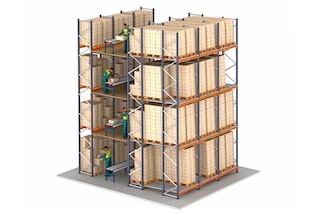

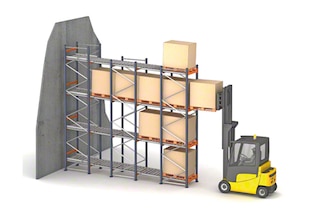

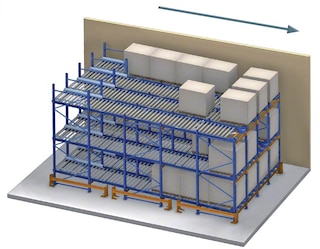

Regały magazynowe przepływowe można skonfigurować na wiele sposobów w zależności od wymaganej metody zarządzania ładunkami oraz rodzaju wykonywanych operacji, np. kompletacji zamówień z regału.

Regały przepływowe – elementy składowe

Wysoka jakość wykonania poszczególnych komponentów regałów przepływowych firmy Mecalux gwarantuje poprawne działanie i długą żywotność tego systemu magazynowego.

Regały przepływowe składają się z elementów wspólnych dla wszystkich regałów do składowania palet (ramy, belki etc.) oraz z komponentów typowych dla regałów grawitacyjnych, wśród których na szczególną uwagę zasługują poziomy rolkowe.

Regały magazynowe przepływowe są wyposażone w zespół elementów gwarantujących bezpieczne przemieszczanie z kontrolowaną prędkością jednostek ładunkowych wewnątrz kanałów towarowych.

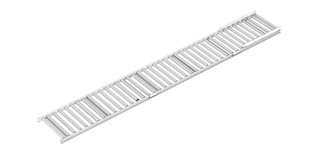

Rolki umożliwiają płynne przemieszczanie się jednostek ładunkowych w regale grawitacyjnym

Rolki

Produkowane ze stalowego profilu spawanego elektrycznie, umożliwiają płynne przemieszczanie się jednostek ładunkowych w kanale. Ich rozstaw i średnica zależą od rodzaju i wagi palety.

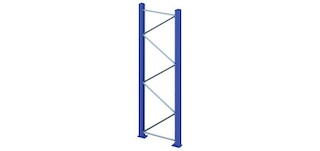

Ramy to elementy konstrukcyjne składające się ze słupów oraz profili ułożonych ukośnie i poprzecznie

Ramy

Złożone z dwóch pionowych słupów połączonych za pomocą profili ułożonych ukośnie i poprzecznie.

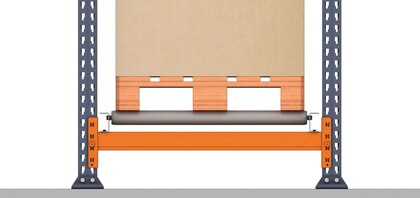

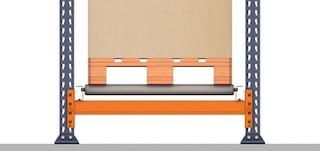

Belki nośne przepływowe stanowią oparcie dla poziomów rolkowych w regałach grawitacyjnych

Belki nośne przepływowe

Poziome profile stanowiące oparcie dla poziomów rolkowych, po których przemieszczają się składowane na regale jednostki ładunkowe.

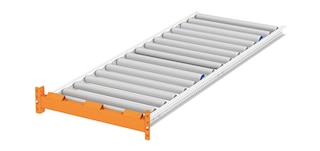

Belki nośne wyjściowe znajdują się na końcu każdego kanału regałów przepływowych

Belki nośne wyjściowe

Belki znajdujące się na końcu każdego kanału, do których są montowane profile kanału przepływowego. Mają wbudowane odbojniki.

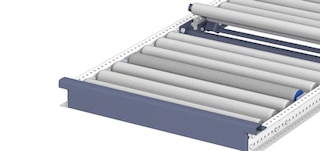

Odbojniki wyjściowe umieszcza się na końcu każdego kanału regałów przepływowych

Odbojniki wyjściowe

Zastępują belkę nośną wyjściową, kiedy kanał wystaje ponad belkę nośną.

Rolki hamujące kontrolują prędkość przemieszczania się jednostek ładunkowych

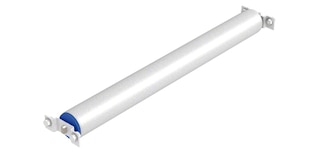

Rolki hamujące

Kontrolują prędkość przemieszczania się palet, oddziałując na nie stosownie do generowanej siły. Im większa prędkość lub waga jednostki ładunkowej, tym większa siła hamowania.

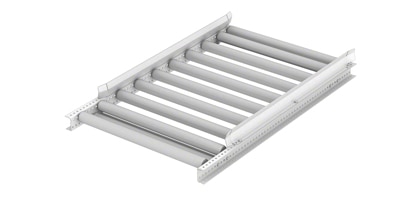

Centrowniki palety zabezpieczają jednostkę ładunkową przed zboczeniem z właściwej trasy

Centrowniki palety

Pozwalają na właściwe ułożenie jednostki ładunkowej na wejściu do kanału. Ich zadaniem jest odpowiednie nakierowanie wprowadzanej palety.

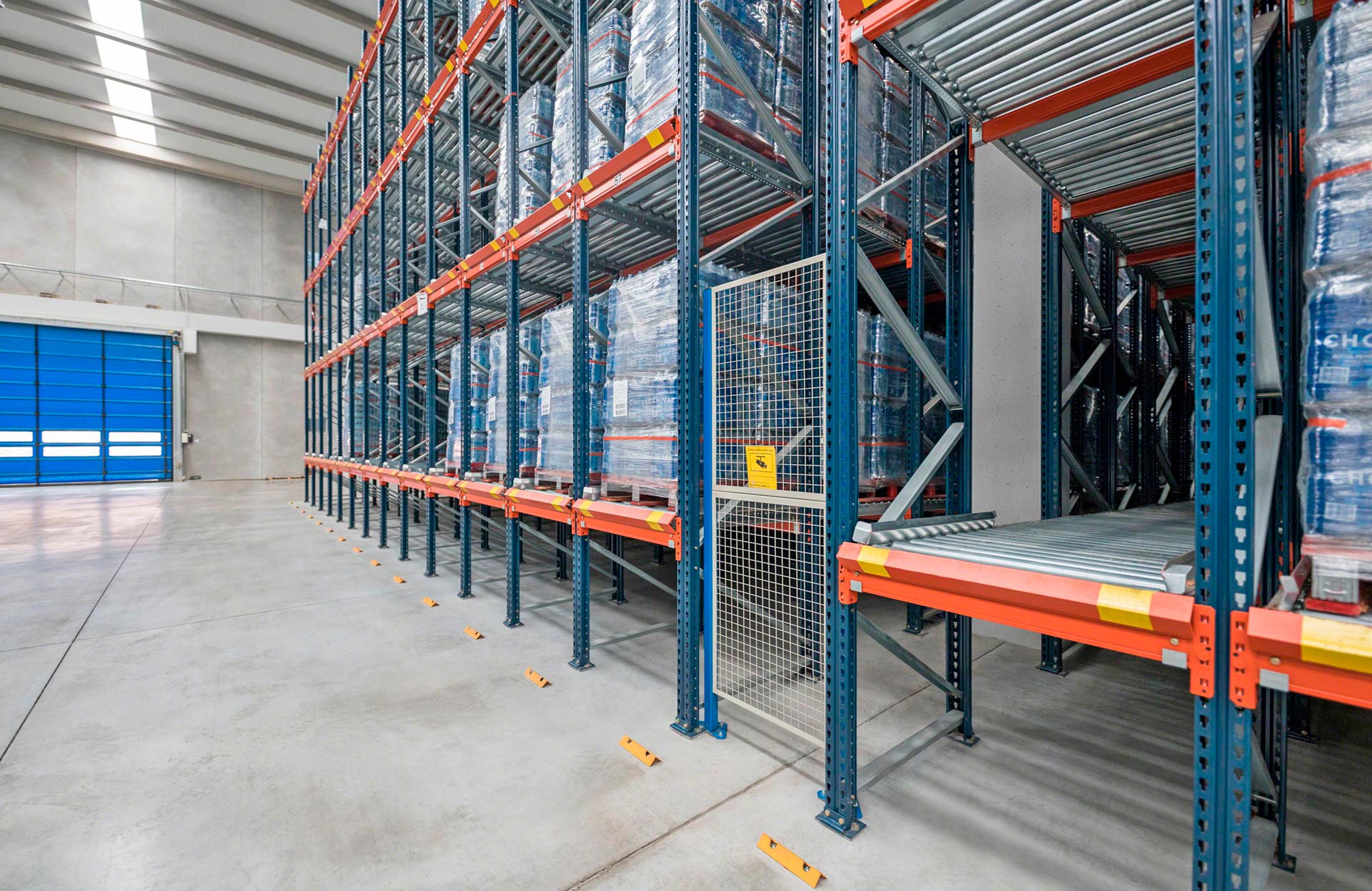

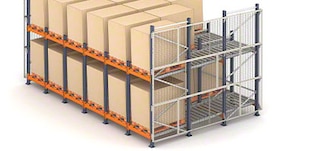

Boczna siatka zabezpieczająca to element zwiększający bezpieczeństwo w magazynie z regałami przepływowymi

Boczna siatka zabezpieczająca

Zabezpiecza przed wejściem do kanałów przepływowych, a także chroni przed spadającymi ładunkami na strefy robocze lub ruchu pieszego.

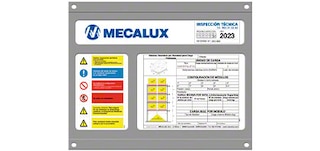

Tabliczka znamionowa zawiera dane techniczne dotyczące regałów przepływowych

Tabliczki znamionowe

Przedstawiają dane techniczne dotyczące regalu oraz etykietę z datą następnego przeglądu instalacji magazynowej. Umieszczane w dobrze widocznych miejscach na krańcach bloku regałów.

Regały grawitacyjne – akcesoria

Zespół elementów pozwalających przystosować system magazynowy do indywidualnych wymagań.

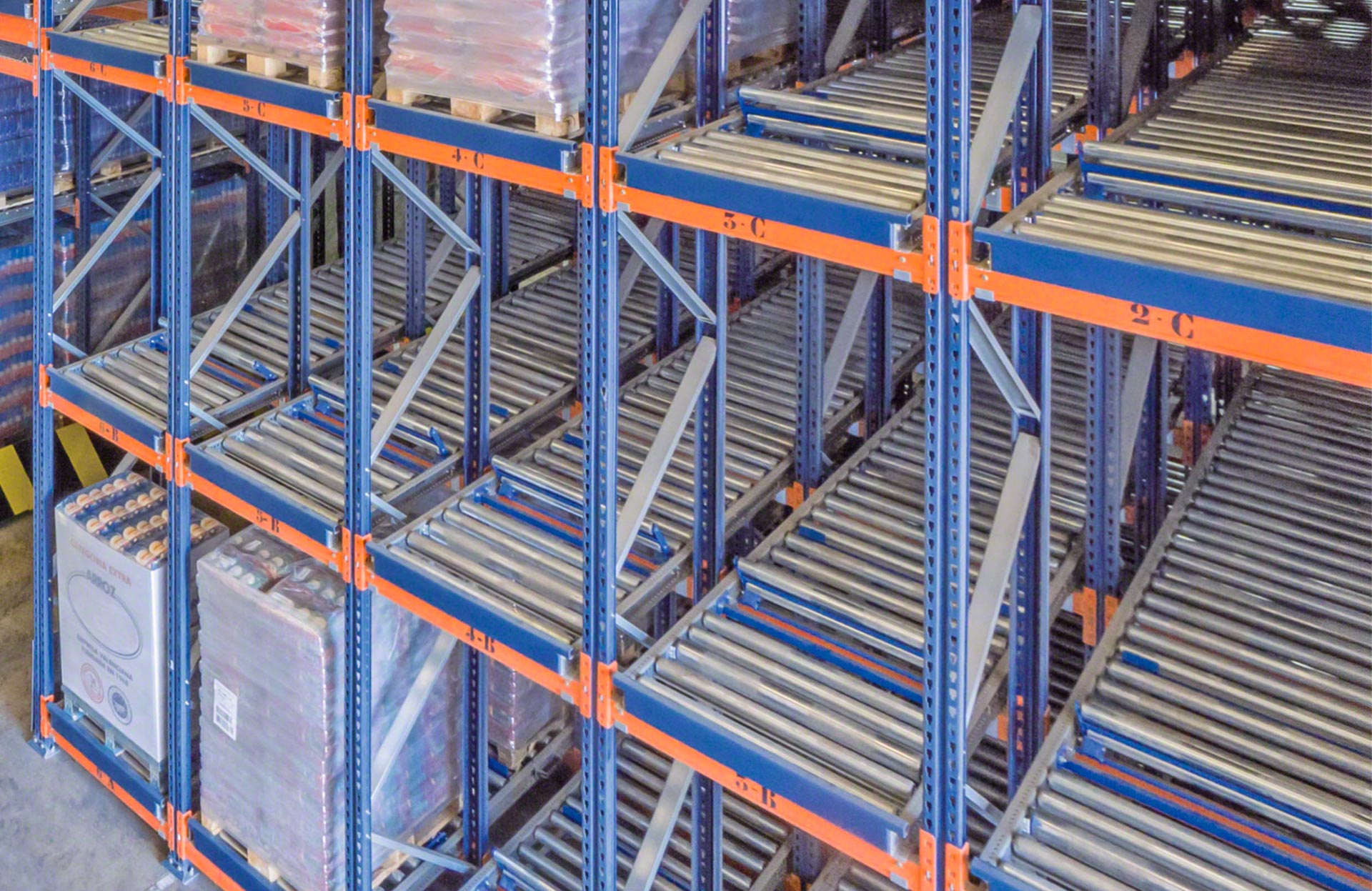

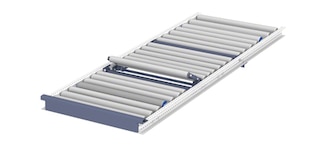

Zatrzymywacze palet zatrzymują lub oddzielają jednostki ładunkowe na regałach przepływowych

Zatrzymywacze palet

Zatrzymują lub oddzielają jednostki ładunkowe, rozkładając nacisk, jaki na siebie wywierają. Ułatwiają w ten sposób pobieranie pierwszej palety w kanale. Ich montaż jest opcjonalny – zależy od specyfikacji danej instalacji.

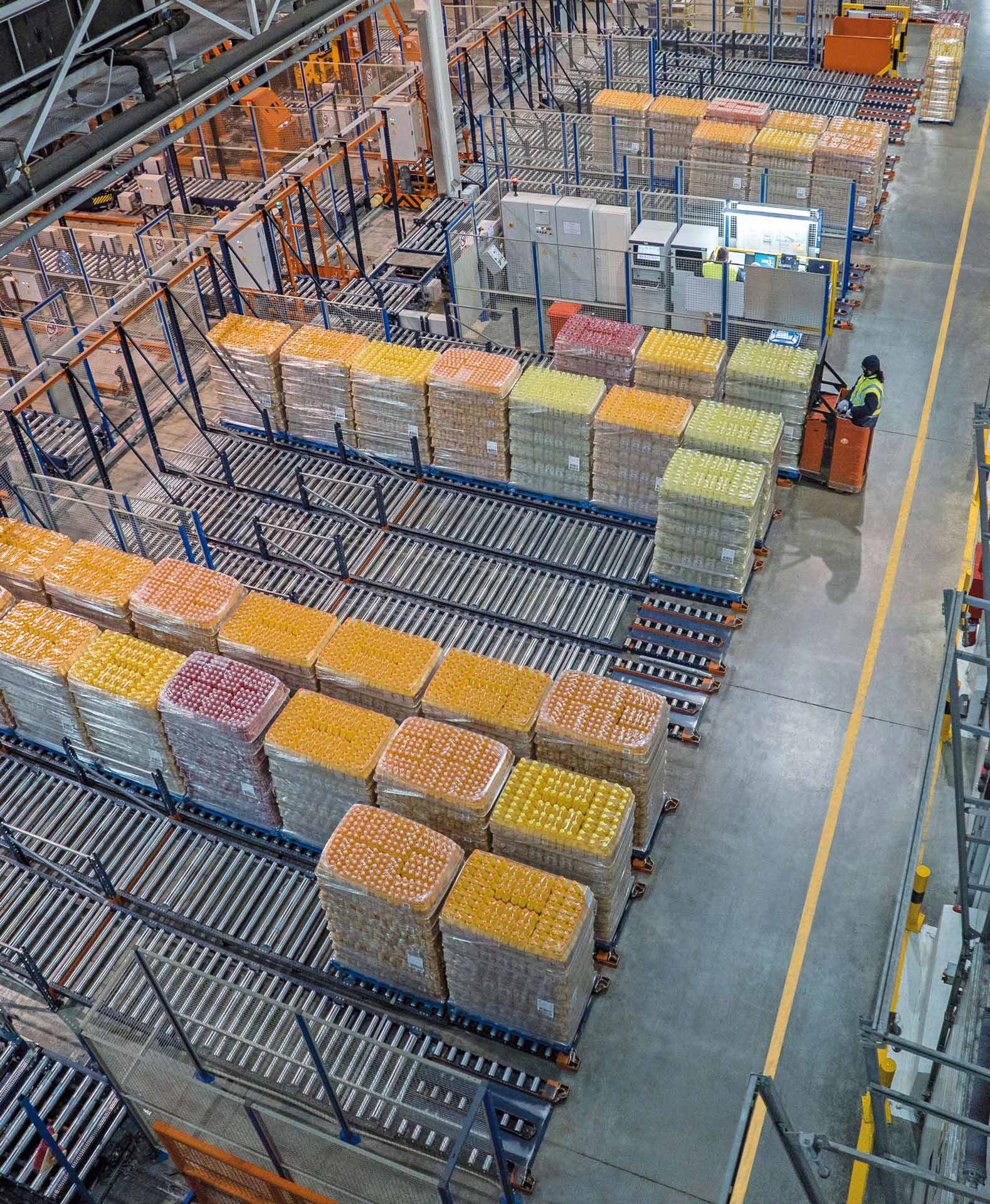

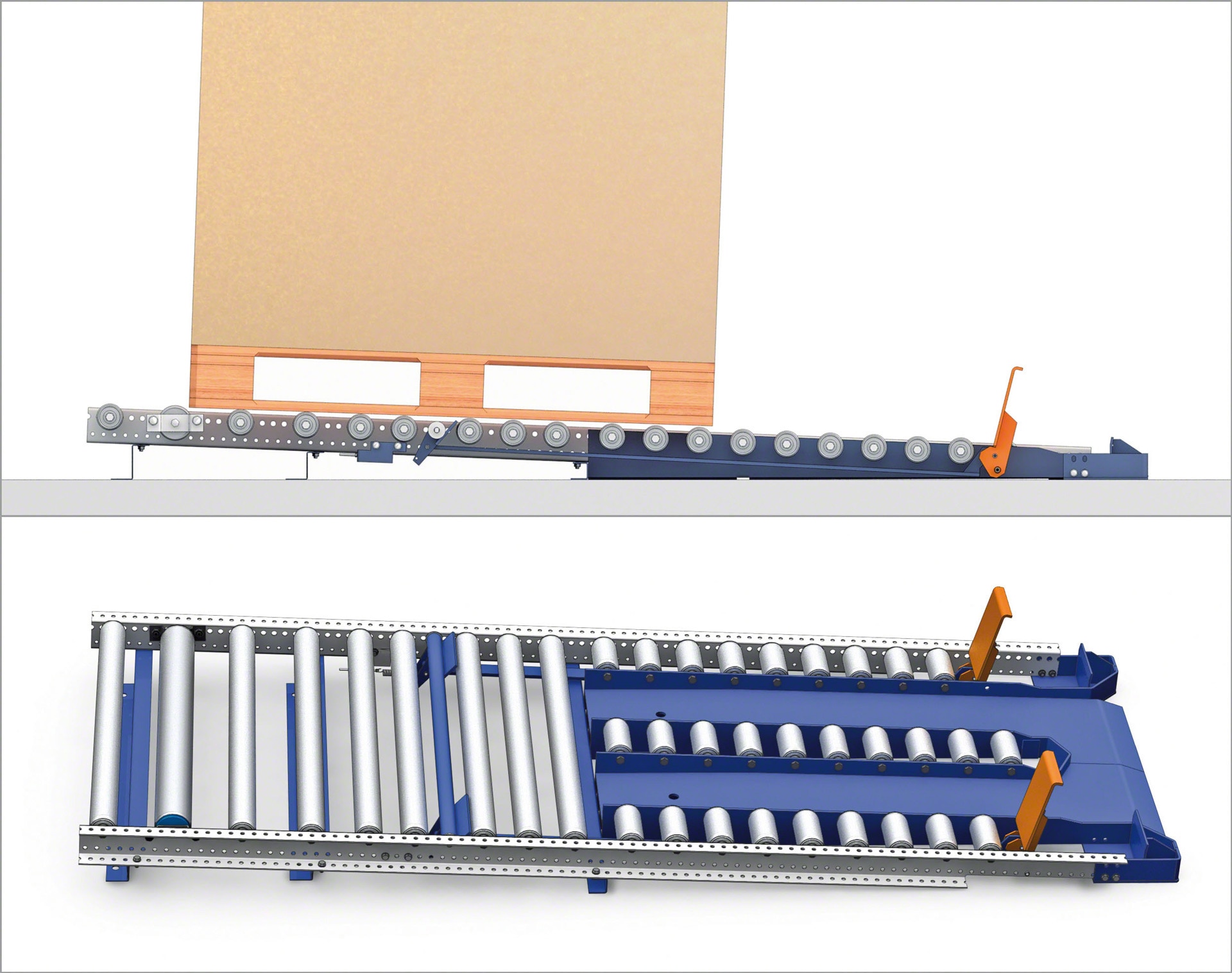

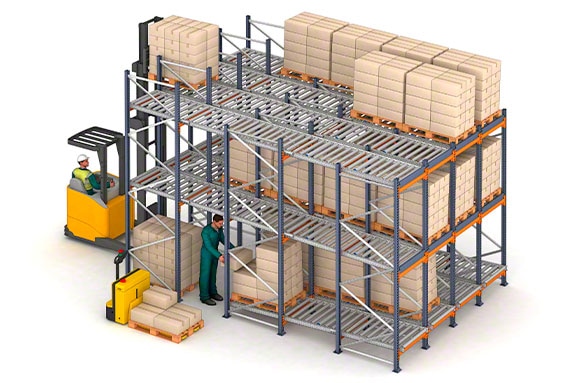

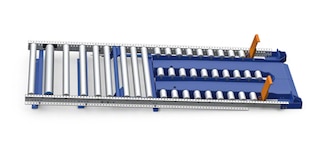

Poziomy na posadzce są zazwyczaj stosowane w strefie produkcji lub wysyłek

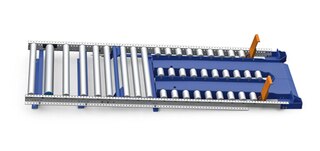

Poziomy na posadzce dla ręcznych wózków paletowych

Poziomy będące połączeniem rolek pełnych z rolkami krótkimi umożliwiającymi pracę przy pomocy ręcznych wózków paletowych i wózków podnośnikowych. Najczęściej stosowane w strefie produkcji lub wysyłek.

Rolki dzielone są zalecane w przypadku pracy z wózkami wyposażonymi w widły bez możliwości regulacji kąta nachylenia

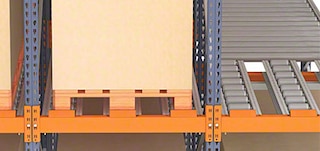

Rolki dzielone

Umieszczane na wejściach i wyjściach kanałów towarowych w przypadku korzystania z urządzeń transportu bliskiego z widłami bez możliwości regulacji kąta nachylenia. Ułatwiają pobieranie i odkładanie jednostek ładunkowych.

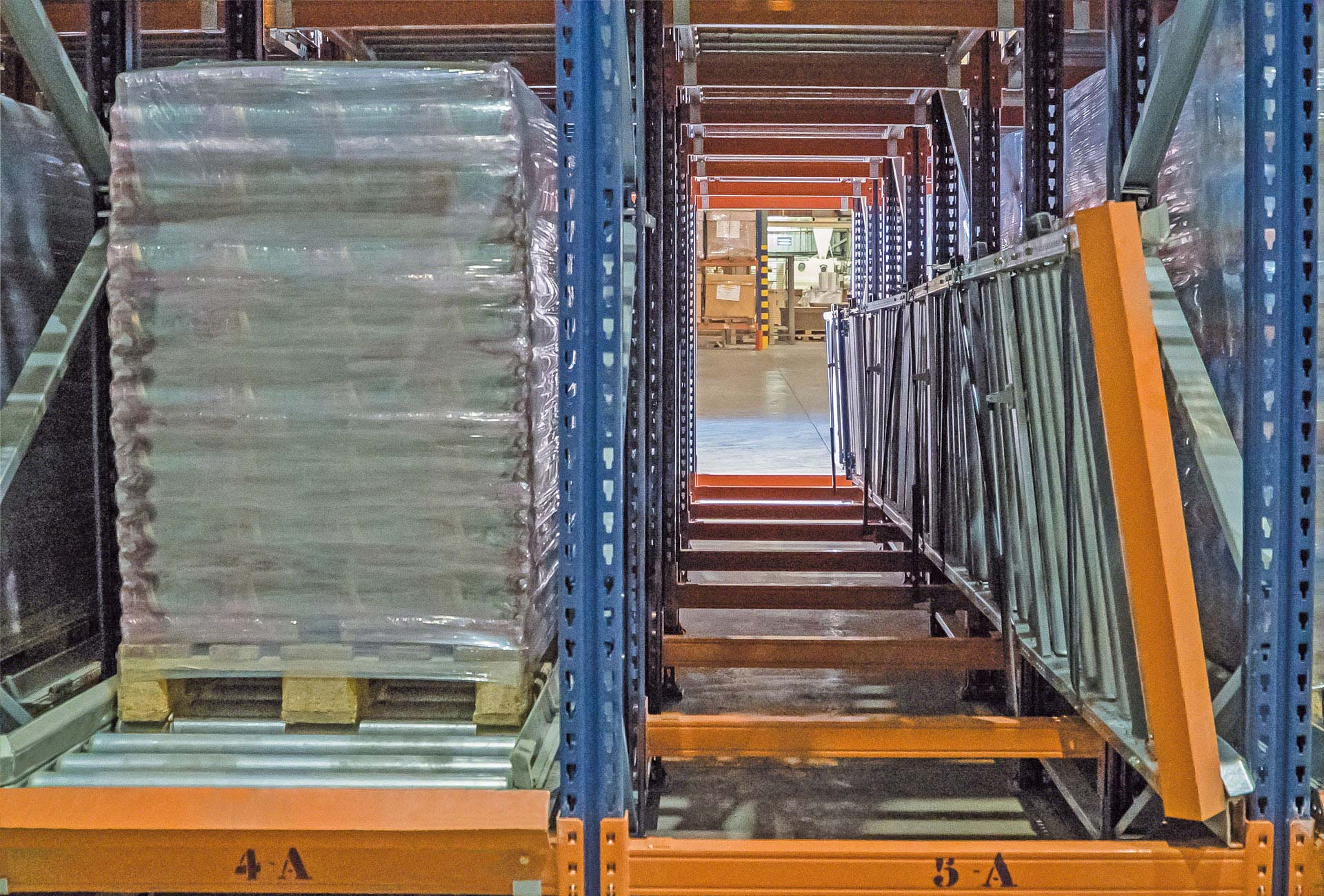

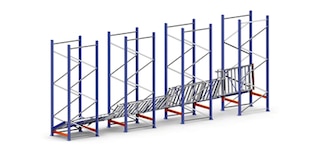

Łoża składane regałów przepływowych umożliwiają wykonywanie prac konserwacyjnych na poziomie posadzki

Łoża składane

Stosowane na dolnych poziomach regału, gdzie ułatwiają wykonywanie prac porządkowych i konserwacyjnych.

Katalogi

Catalog - 8 - Regaly-przeplywowe - pl_PL

Regały przepływowe

Idealna rotacja towarów dzięki grawitacyjnemu systemowi przemieszczania palet

Pobierz
Przegląd techniczny regałów

Przegląd techniczny regałów magazynowych (katalog)

Eksploatacja, przeglądy i utrzymanie regałów

Pobierz
MS Dinamica-PushBack_PL2020.pdf

Podręcznik bezpieczeństwa w magazynie

Działanie, eksploatacja, przeglądy i utrzymanie regałów przepływowych

Pobierz
Catalog - 0 - Rozwiazania-magazynowe-dla-palet - pl_PL

Rozwiązania magazynowe dla palet (katalog)

Systemy magazynowania produktów na paletach

Pobierz
Catalog - 2 - Easy-wms - pl_PL

Oprogramowanie do zarządzania magazynem

Innowacje technologiczne dla wydajności magazynów

Pobierz

Często zadawane pytania

Regały przepływowe, nazywane też regałami grawitacyjnymi lub pallet flow, to najbardziej wydajny system składowania akumulacyjnego dostępny na rynku. Konstrukcja regałów przepływowych to połączenie ram, belek nośnych i szyn zamontowanych pod niewielkim nachyleniem, po których przemieszczają się jednostki ładunkowe. Pozwala wykorzystać siłę grawitacji, aby zdynamizować operacje ładowania i rozładowywana kanałów. Brak wewnętrznych korytarzy roboczych zwiększa stopień wykorzystania dostępnej powierzchni magazynowej.

Składowanie na regałach magazynowych przepływowych przynosi liczne korzyści. Po pierwsze regały te są najbardziej wydajnym systemem magazynowania akumulacyjnego, z najlepszymi parametrami eksploatacyjnymi, co czyni je idealnym rozwiązaniem do każdego rodzaju magazynu. Korzystanie z regałów grawitacyjnych zapewnia doskonałą kontrolę nad zapasami. Dodatkowo rozdzielenie korytarzy obsługowych pozwala uniknąć zakłóceń w procesie pobierania i odkładania palet, a składowanie jednej jednostki asortymentowej na kanał towarowy ułatwia lokalizowanie produktów i skraca czas pobierania ładunków. Regały przepływowe to gwarancja maksymalnego wykorzystania dostępnej przestrzeni w magazynie. Jednak konieczność zapewnienia niezbędnego nachylenia kanałów (ok. 4%) do prawidłowego działania systemu może oznaczać pewną stratę na wysokości szczególnie w przypadku kanałów o dużej głębokości składowania.

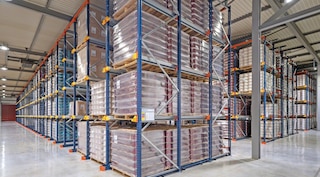

Jedną z najważniejszych różnic jest sposób wykonywania operacji pobierania i odkładania jednostek ładunkowych. W przypadku regałów paletowych wjezdnych (drive-in) wózek widłowy wjeżdża w głąb korytarzy towarowych. Regały przepływowe również są obsługiwane przez wózki widłowe, jednak nie wjeżdżają one w głąb instalacji magazynowej, lecz wprowadzają jednostkę ładunkową do wybranego kanału, po czym paleta wraz z ładunkiem przemieszcza się na miejsce docelowe pod wpływem grawitacji. Z tego powodu regały przepływowe pozwalają wykonywać operacje pobierania i odkładania palet znacznie szybciej i bezpieczniej. Kolejna różnica dotyczy możliwej do składowania liczby jednostek asortymentowych, która jest znacznie wyższa w przypadku regałów grawitacyjnych, ponieważ w każdym kanale tego systemu można magazynować inny produkt. Z kolei regały wjezdne wymagają przeznaczenia do tego celu całego korytarza towarowego.

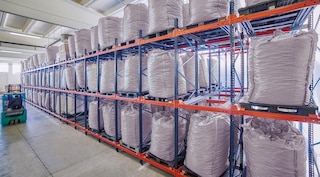

Podstawowa różnica między tymi dwoma systemami magazynowymi ma związek z metodą zarządzania ładunkami typową dla każdego z nich. Regały przepływowe mają dwa korytarze robocze (ładunkowy i rozładunkowy) i są obsługiwane zgodnie z metodą FIFO (First In First Out). Oznacza to, że pierwsza paleta odkładana w kanale jest pierwszą, która zostanie pobrana. Z kolei regały push-back są ładowane i rozładowywane według zasady LIFO (Last In First Out): mają tylko jeden korytarz obsługowy, dlatego to ostatnia paleta odkładana w kanale jest pierwszą, która zostanie pobrana. Regały przepływowe to idealne rozwiązanie w magazynach, gdzie są składowane artykuły szybko psujące się (produkty spożywcze czy farmaceutyczne), ponieważ pozwalają w pierwszej kolejności pobierać jednostki asortymentowe o najkrótszym terminie ważności.

Kanały towarowe regałów przepływowych mogą pomieścić aż 30 palet na głębokość. Jednak należy pamiętać, że bardzo głębokie kanały oznaczają nie w pełni wykorzystaną wysokość magazynu ze względu na ich nachylenie konieczne, aby cały system działał poprawnie.

Każdy kanał jest nachylony o ok. 4%, co zapewnia płynne i bezpieczne przemieszczanie się palet.

Odległość między słupami lub inaczej – długość belek nośnych – musi być równa wymiarowi przedniej strony palety wraz z ładunkiem plus 160 mm luzu (po 80 mm z każdej strony). W przeciwnym razie jednostka ładunkowa mogłaby uderzyć w słup regału.

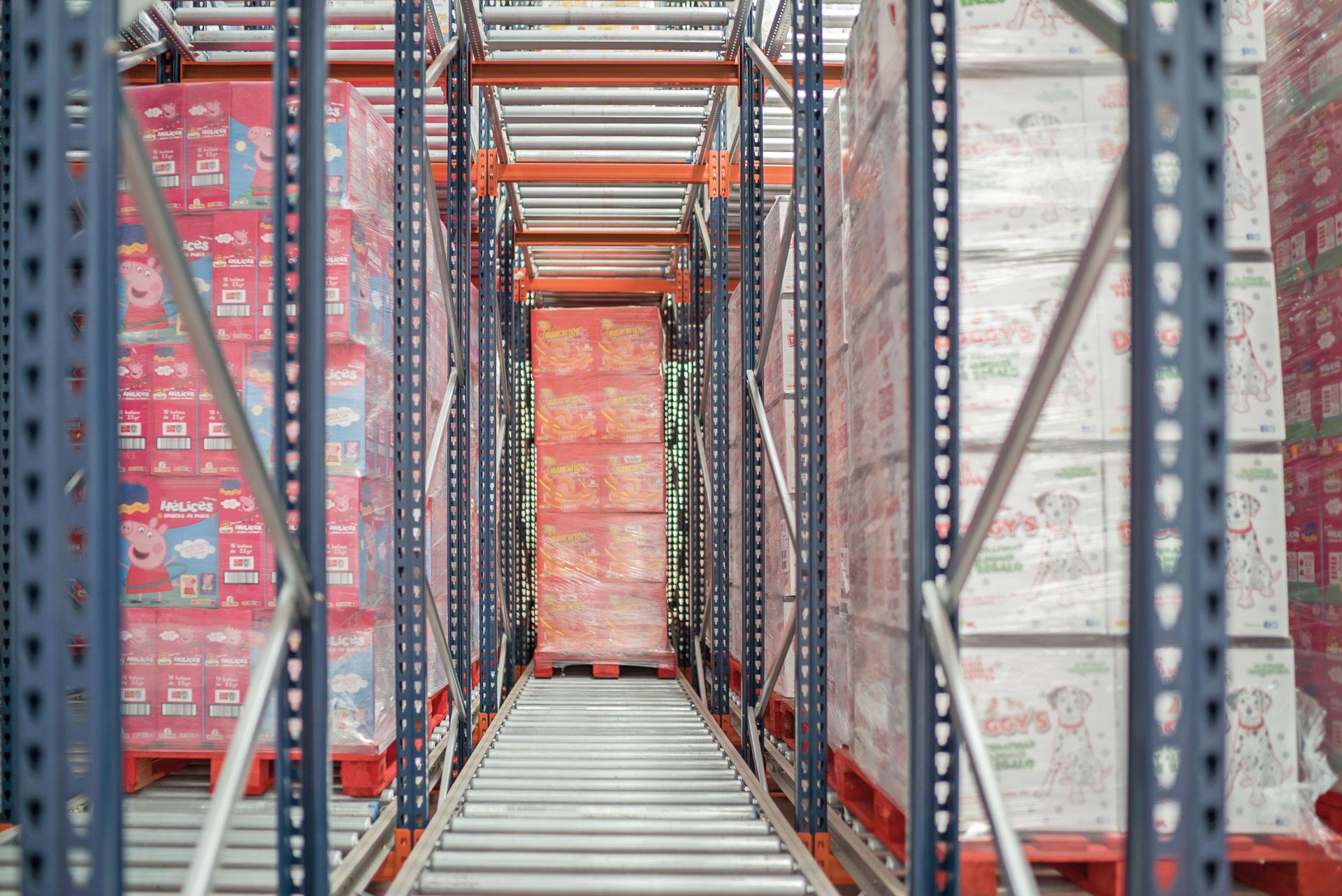

Nie. Jednostki ładunkowe na regałach przepływowych firmy Mecalux przemieszczają się pod wpływem siły grawitacji wewnątrz nieznacznie nachylonych kanałów.

System ten działa na zasadzie dźwigni. Składa się z pedału poruszającego prętami, które kładą lub podnoszą zatrzymywacz stanowiący blokadę dla drugiej palety w kanale. W momencie gdy pierwsza paleta dociera do wyjścia z kanału, naciska na pedał, który wprawia w ruch pręty. Te z kolei uruchamiają zatrzask zatrzymywacza, który zapobiega przemieszczaniu się drugiej jednostki ładunkowej w kierunku końca kanału i pozwala uniknąć kontaktu między paletami.

Palety trafiają na regał przepływowy zwykle węższą stroną i przemieszczają się wewnątrz kanałów na płozach skierowanych prostopadle względem rolek. W kanałach o niewielkiej głębokości palety można obsługiwać szerszą stroną, to znaczy z płozami ułożonymi równolegle do rolek. W tym przypadku płozy zajmują całą szerokość kanału, dlatego rolki długie można zastąpić trzema zestawami rolek krótkich.

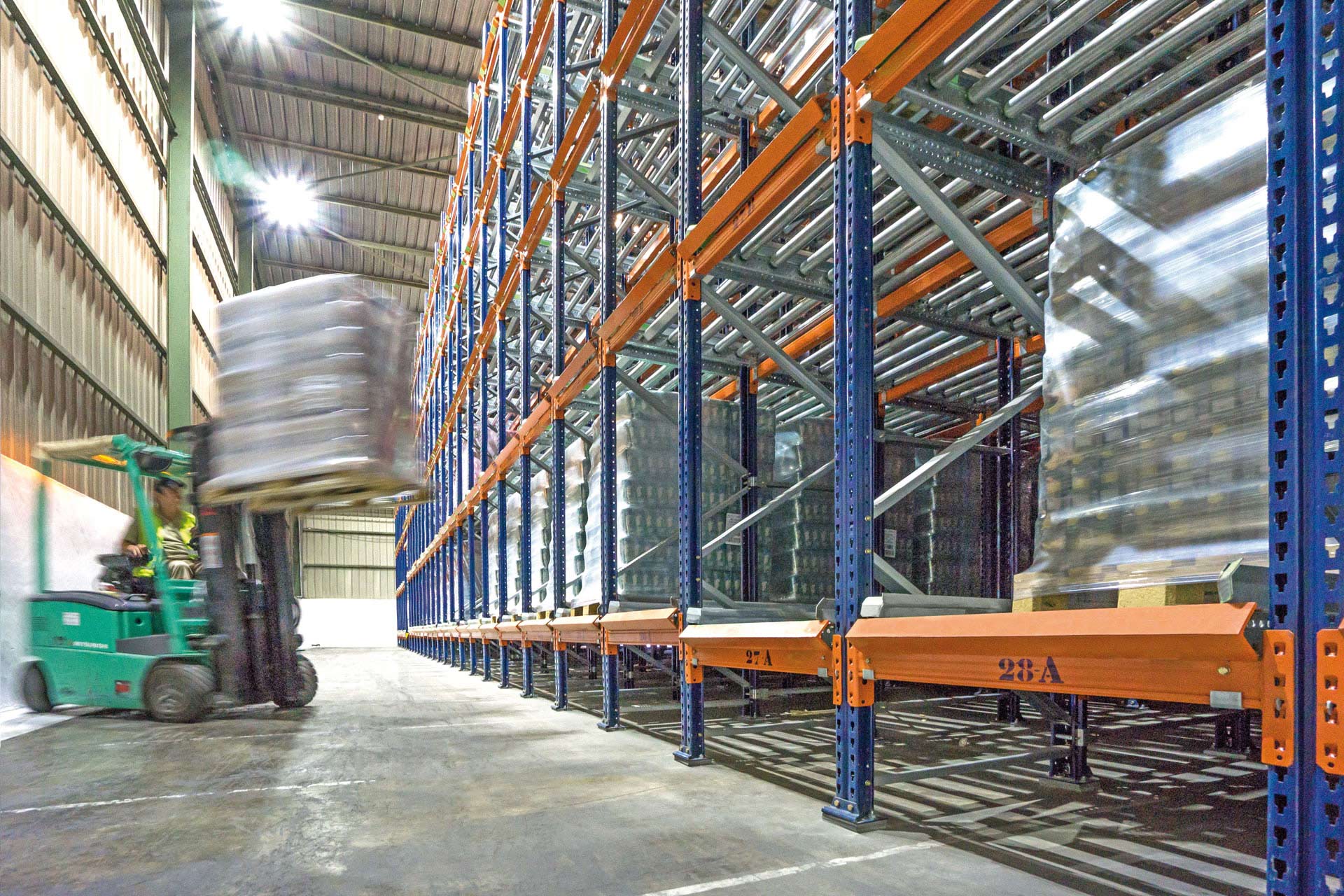

Regały przepływowe można obsługiwać przy użyciu dowolnego rodzaju wózków widłowych (z przeciwwagą, z wysuwanym masztem, wózków systemowych etc.).

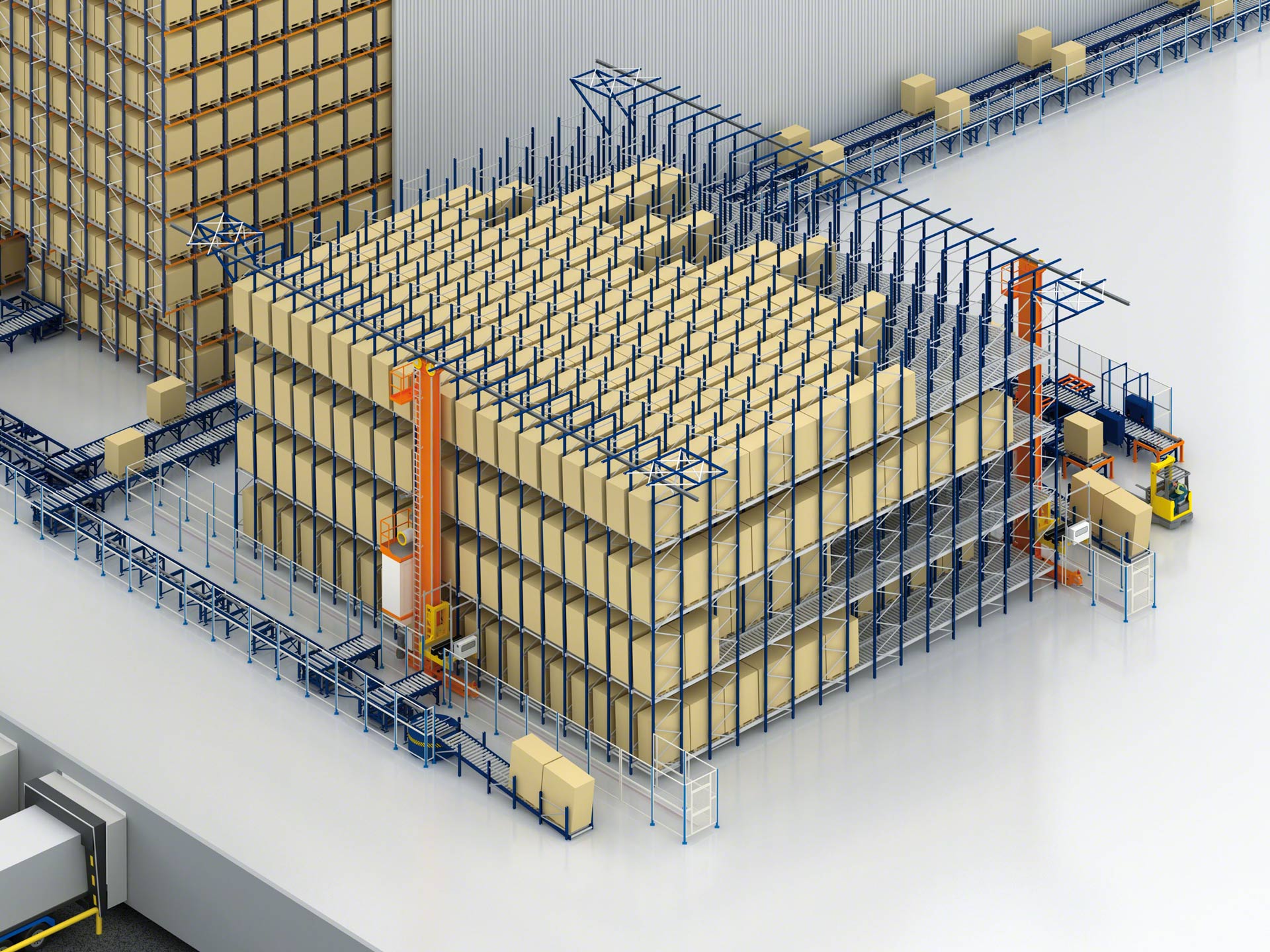

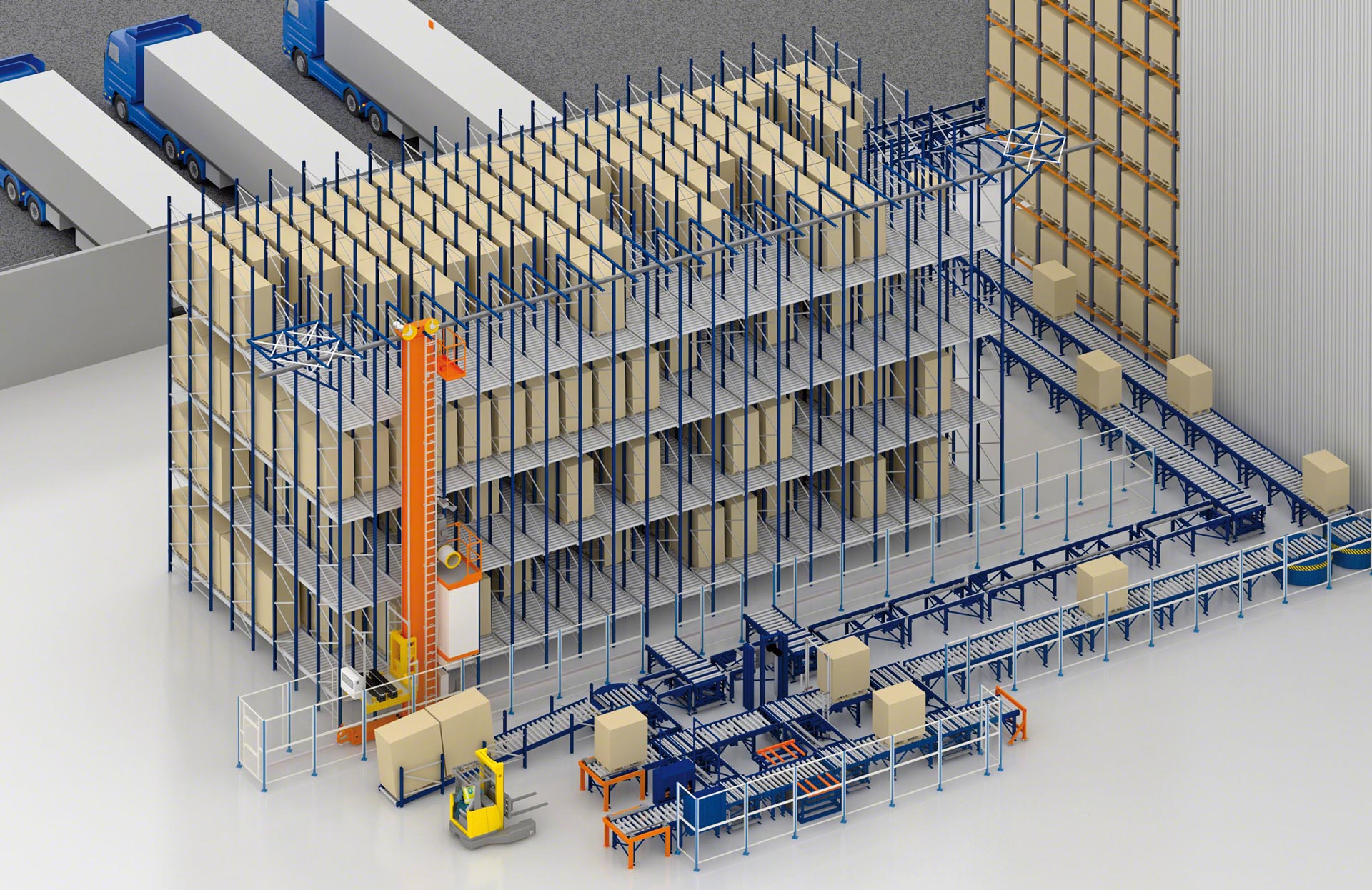

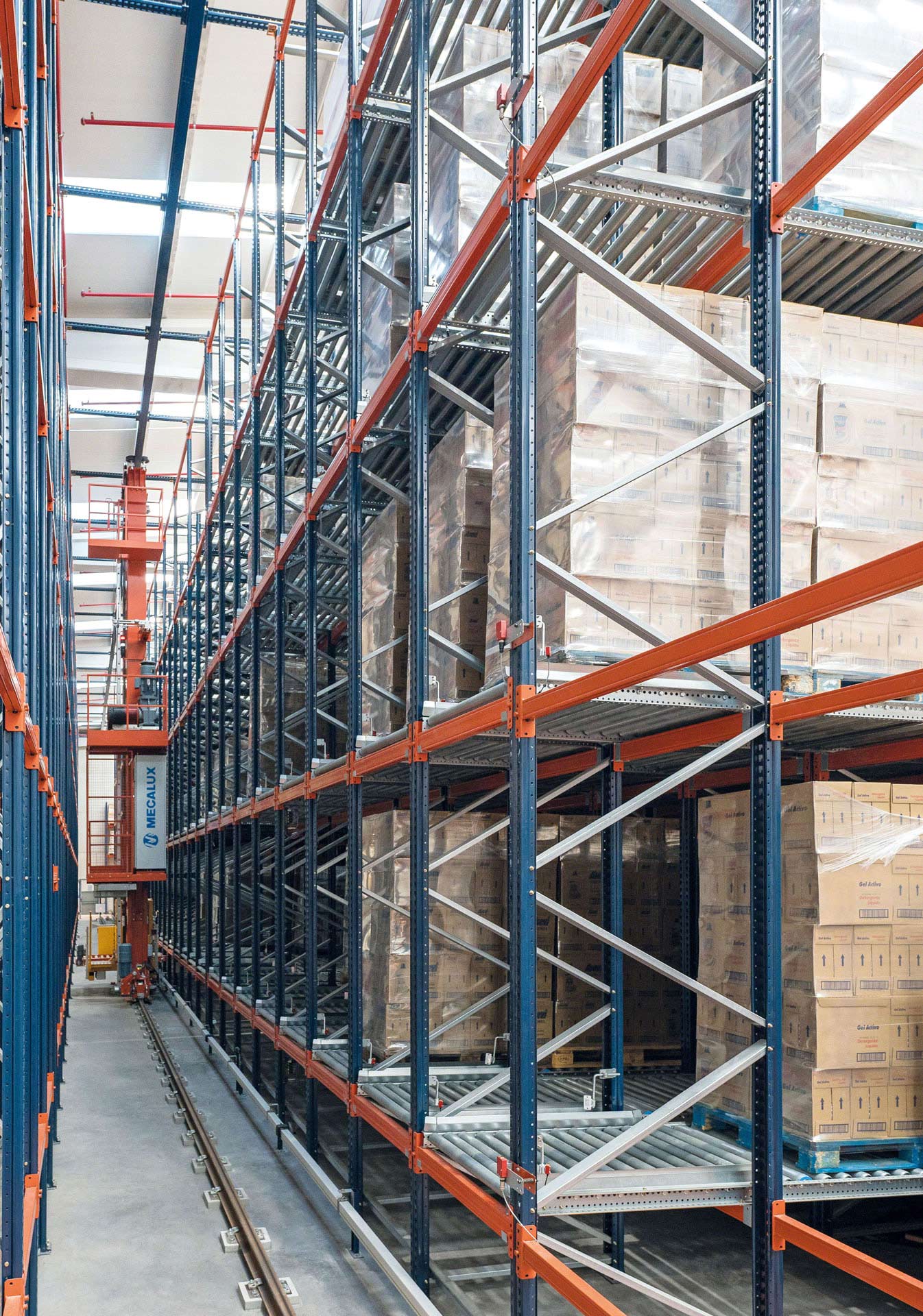

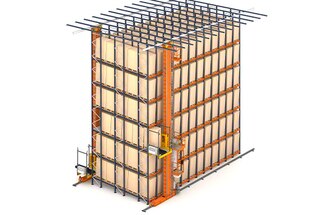

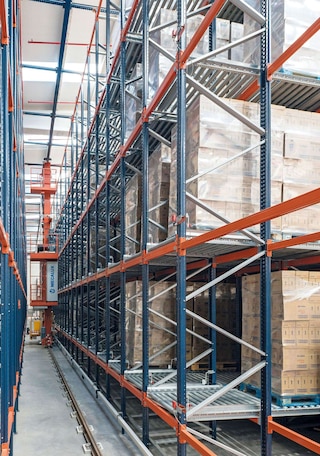

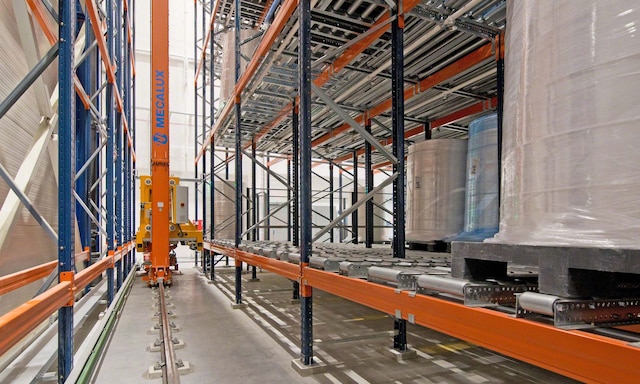

Tak. Regały przepływowe mogą być obsługiwane przez układnice paletowe, które w pełni automatyzują operacje pobierania i odkładania jednostek ładunkowych. Automatyzacja może być częściowa i dotyczyć tylko jednej z tych czynności. Częstym rozwiązaniem jest stosowanie układnicy do odkładania jednostek ładunkowych, podczas gdy w korytarzu po przeciwnej stronie regału palety są pobierane za pomocą wózków widłowych.
