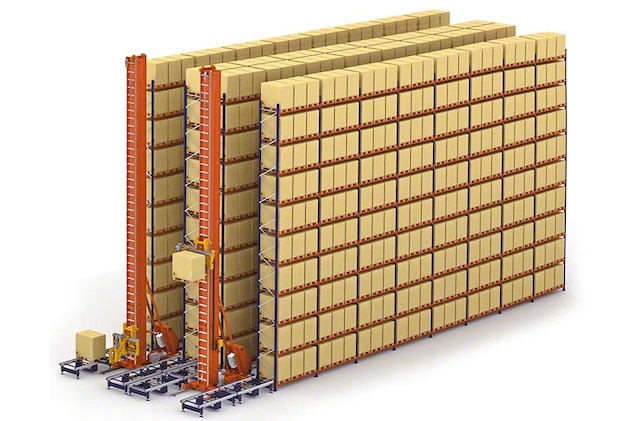

Układnice automatyczne trójstronne

Układnice automatyczne trójstronne

System przeznaczony do szybkiej i łatwej automatyzacji składowania palet. Idealne rozwiązanie zastępujące trójstronne wózki widłowe.

Produkt

Idealne rozwiązanie umożliwiające łatwą automatyzację nowego lub istniejącego magazynu

Układnice trójstronne to najprostsza i najbardziej ekonomiczna opcja automatyzacji odkładania i pobierania palet na regałach magazynowych. W przeciwieństwie do innych układnic, mogą one zastąpić trójstronne wózki widłowe w istniejącym konwencjonalnym magazynie bez konieczności modyfikacji konstrukcji systemu i regałów.

Wyposażone w trójstronny system obsługi ładunków o zakresie obrotu 180°. Układnice poruszają się po korytarzu roboczym w pełni autonomicznie, pobierając i odkładając palety na konwencjonalne regały o wysokości do 15 m. Wdrożenie układnic optymalizuje wydajność magazynu, eliminuje błędy i zwiększa bezpieczeństwo.

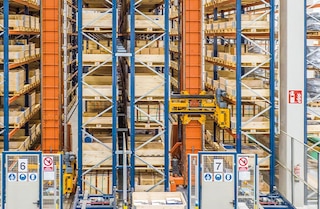

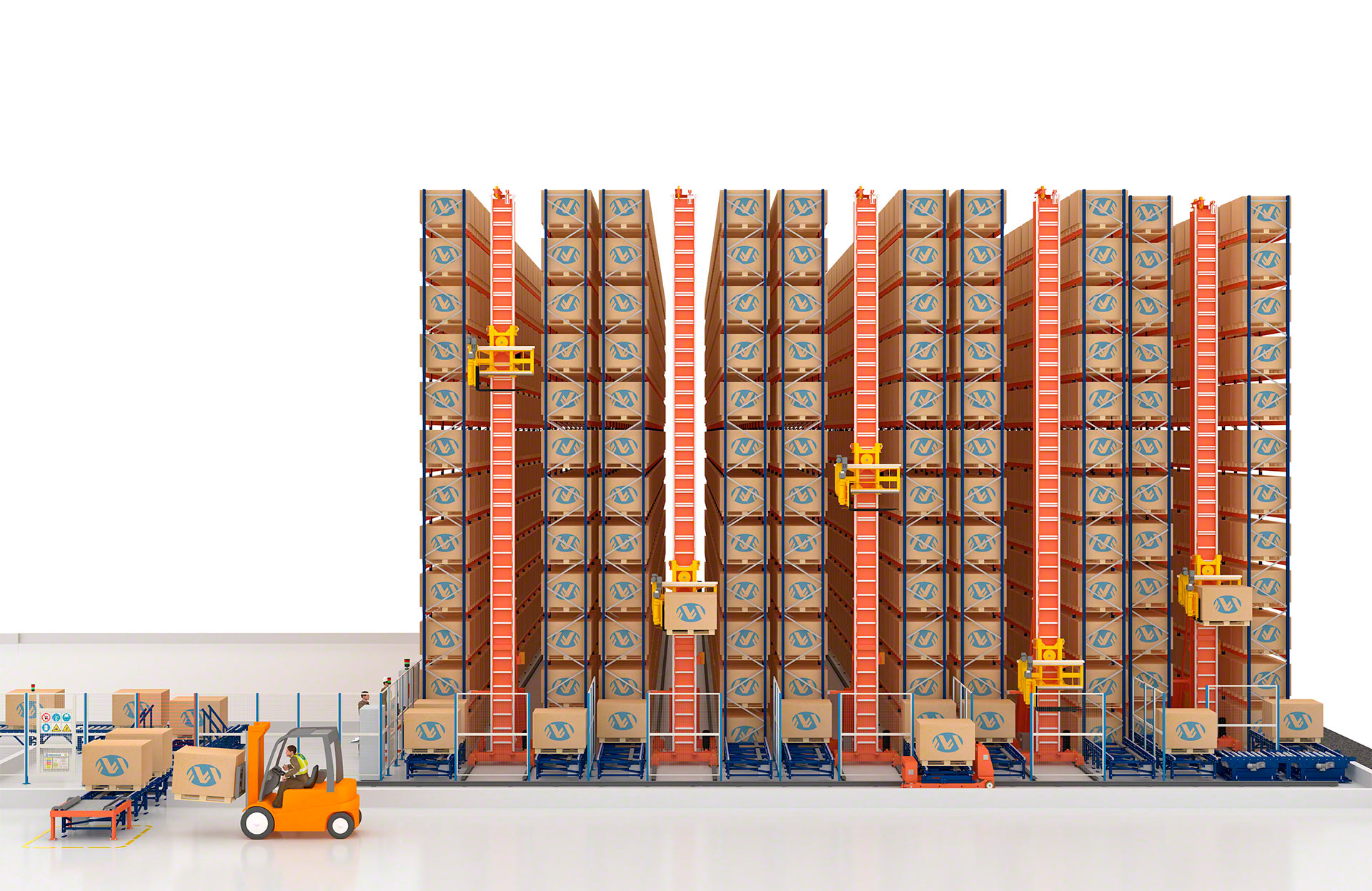

Układnice trójstronne automatyzują konwencjonalne regały o wysokości do 15 m

Układnice trójstronne - zalety

  • Duże możliwości adaptacji i łatwa realizacja: układnice trójstronne nadają się do każdego magazynu z konwencjonalnymi regałami obsługiwanymi przez trójstronne wózki widłowe.

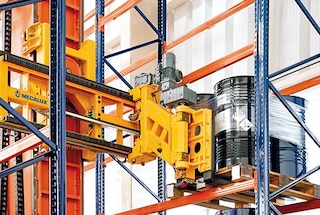

  • Wzrost wydajności: układnice mogą pracować nieprzerwanie 24 godziny na dobę, a praca w cyklu łączonym zapewnia im dużą elastyczność operacyjną.

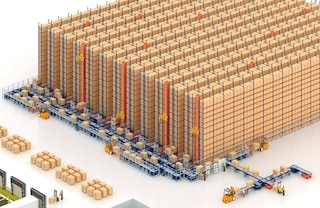

  • Pełna automatyzacja: połączenie trójstronnej układnicy z obwodem przenośników umożliwia w pełni automatyczne zarządzanie ładunkami na paletach.

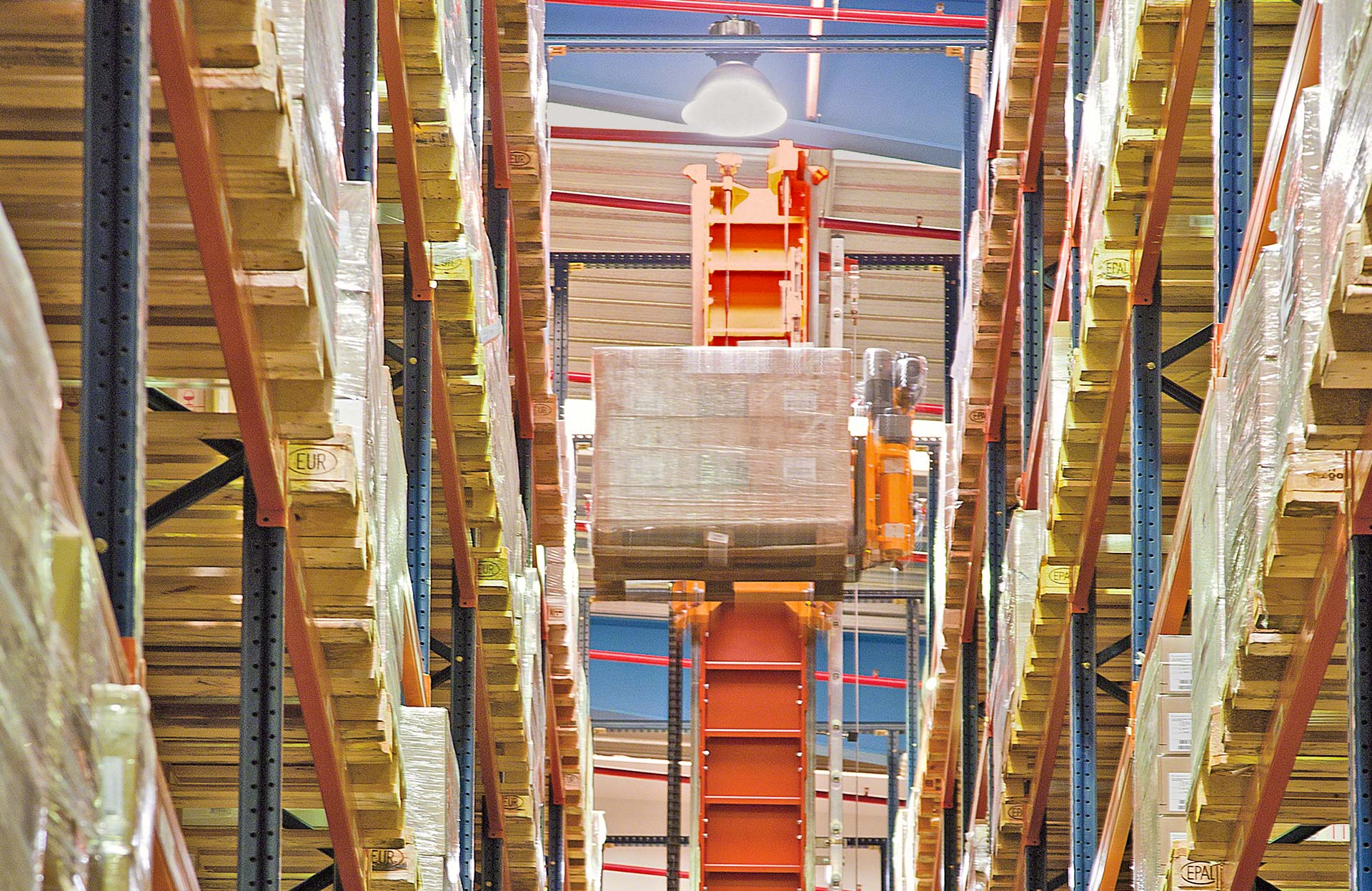

  • Maksymalne wykorzystanie przestrzeni: w przeciwieństwie do innych modeli układnic, działają one od poziomu 0 i nie wymagają górnego zespołu prowadzącego, dzięki czemu umożliwiają wykorzystanie całej wysokości magazynu.
  • Zmniejszenie liczby błędów: automatyczne odkładanie i pobieranie palet eliminuje błędy wynikające z ręcznej obsługi towarów.
  • Zwiększone bezpieczeństwo: zastąpienie wózków widłowych układnicami znacznie zwiększa bezpieczeństwo w magazynie.
  • Integralne rozwiązanie: Mecalux projektuje, produkuje, instaluje i uruchamia zarówno układnice, jak i przenośniki, a także oprogramowanie sterujące i zarządzające.

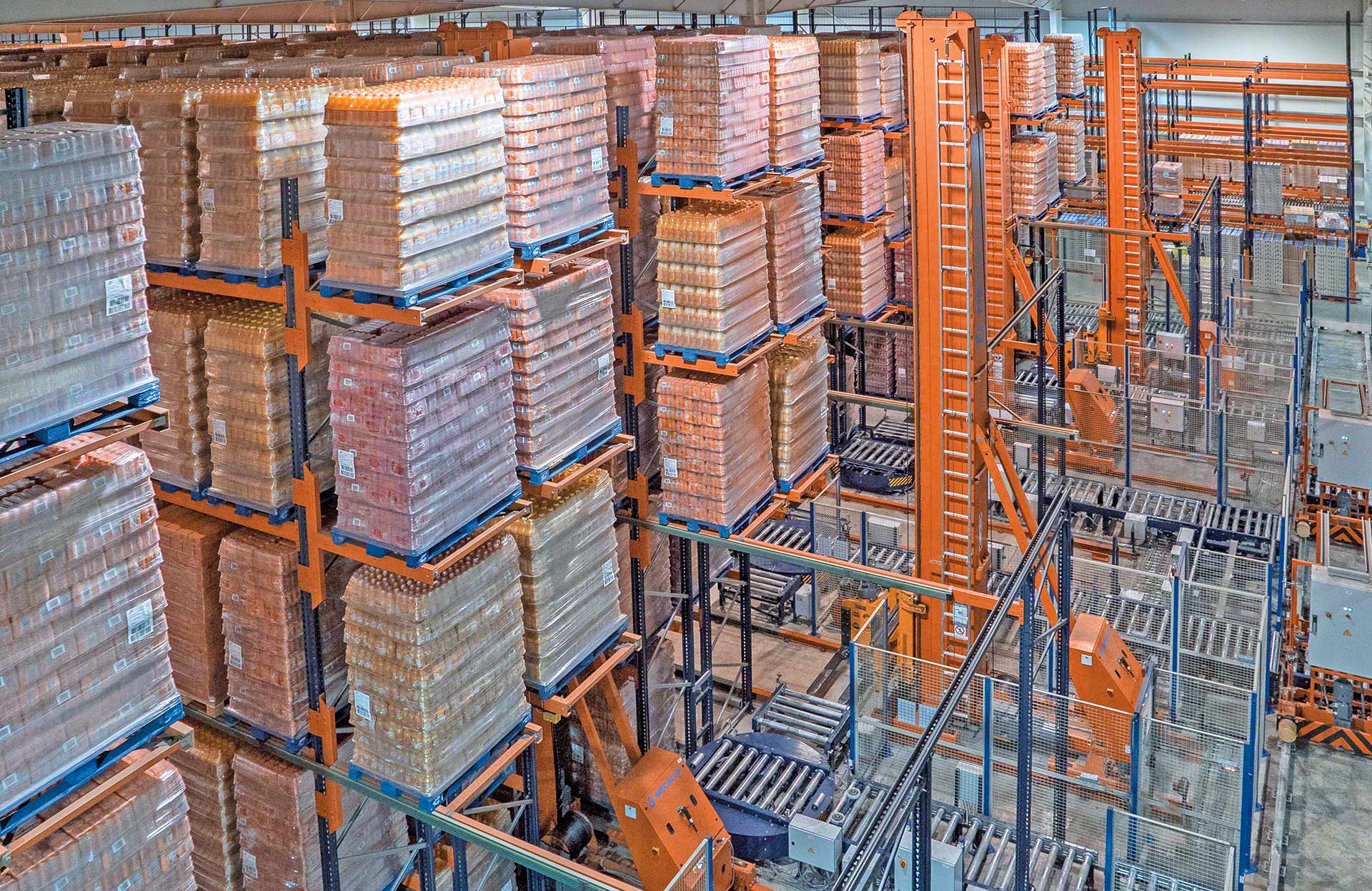

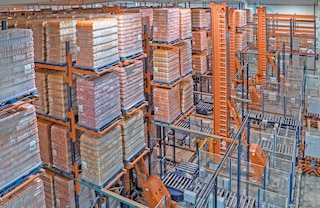

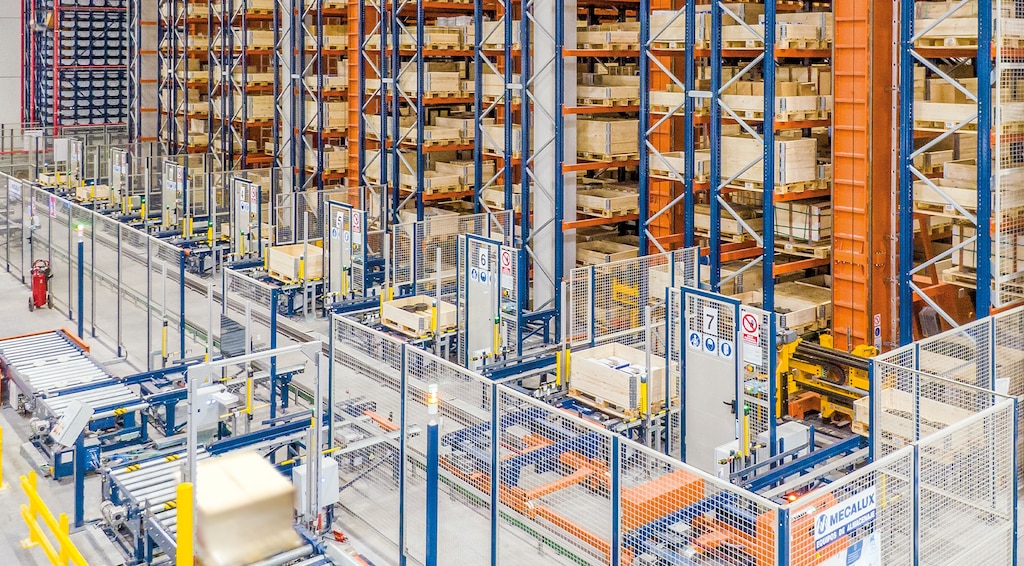

Układnice automatyczne trójstronne zwiększają wydajność magazynu

Osiągnęliśmy absolutną wydajność procesów i maksymalne bezpieczeństwo osób w magazynie

Disalfarm
Jaume Segrià Dyrektor Operacyjny
Disalfarm
(Rubí, Hiszpania)

Układnice trójstronne - zastosowanie

Składowanie automatyczne w instalacjach o wysokości do 15 m

Układnice trójstronne to rozwiązanie magazynowe zaprojektowane z myślą o szybkiej i ekonomicznej automatyzacji szerokiej gamy magazynów konwencjonalnych.

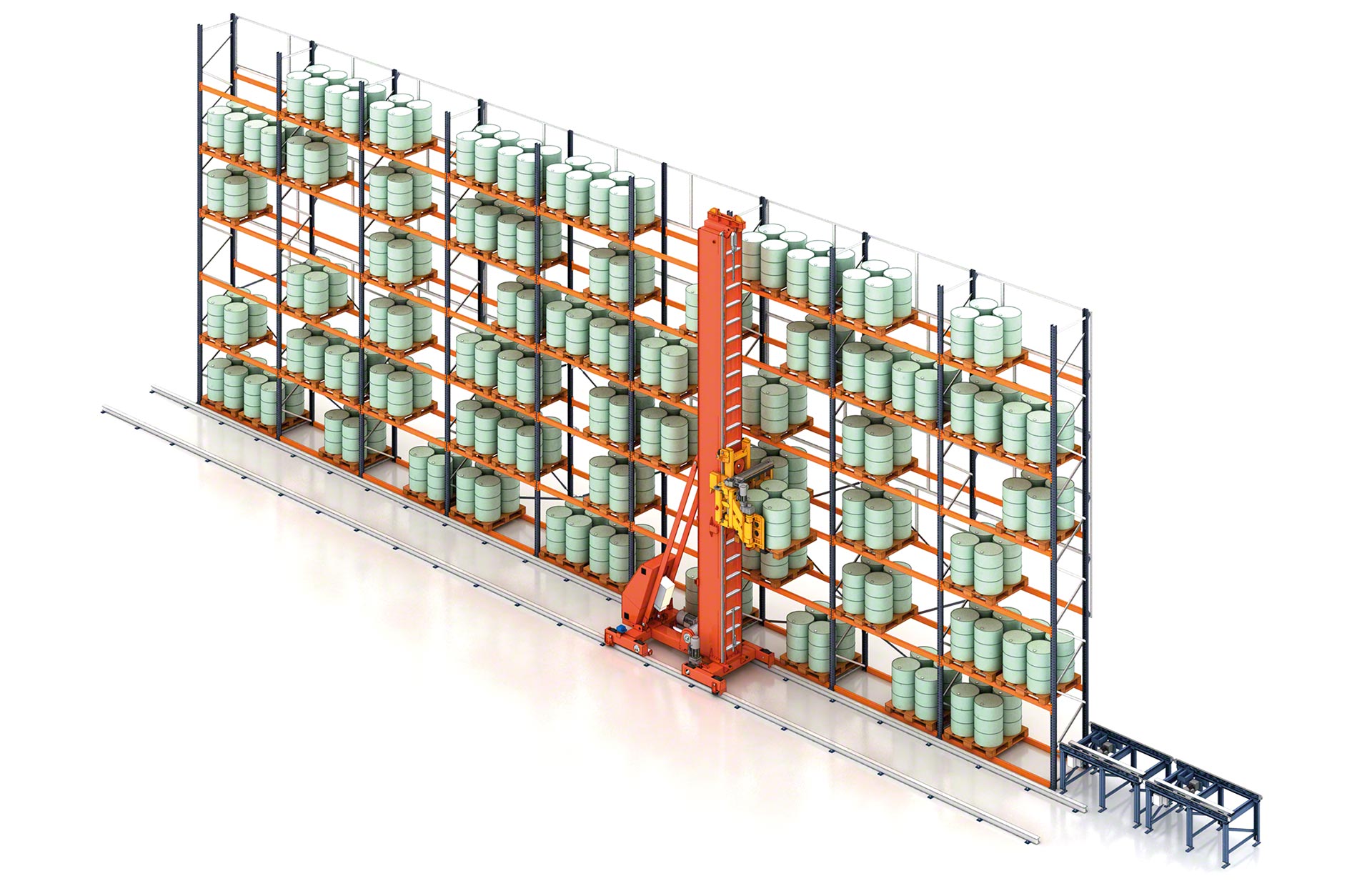

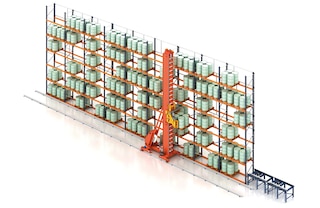

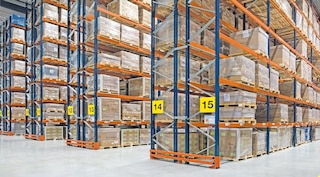

Układnice paletowe trójstronne automatyzują istniejące magazyny

Magazyny obsługiwane przez trójstronne wózki widłowe

Jest to idealne rozwiązanie, ponieważ układnice trójstronne umożliwiają automatyzację magazynów obsługiwanych przez trójstronne wózki widłowe bez zmiany istniejących regałów czy szerokości korytarzy.

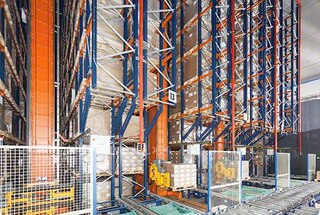

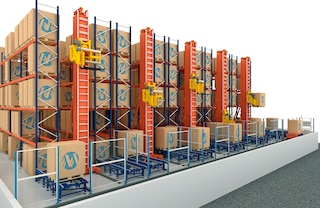

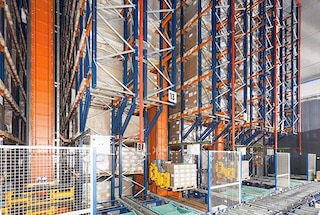

Układnice trójstronne wykorzystywane są także w projektach nowo budowanych magazynów automatycznych

Magazyny o wysokości do 15 metrów

Dostosowują się do wymogów różnych typów nowo budowanych magazynów automatycznych z regałami o wysokości do 15 m.

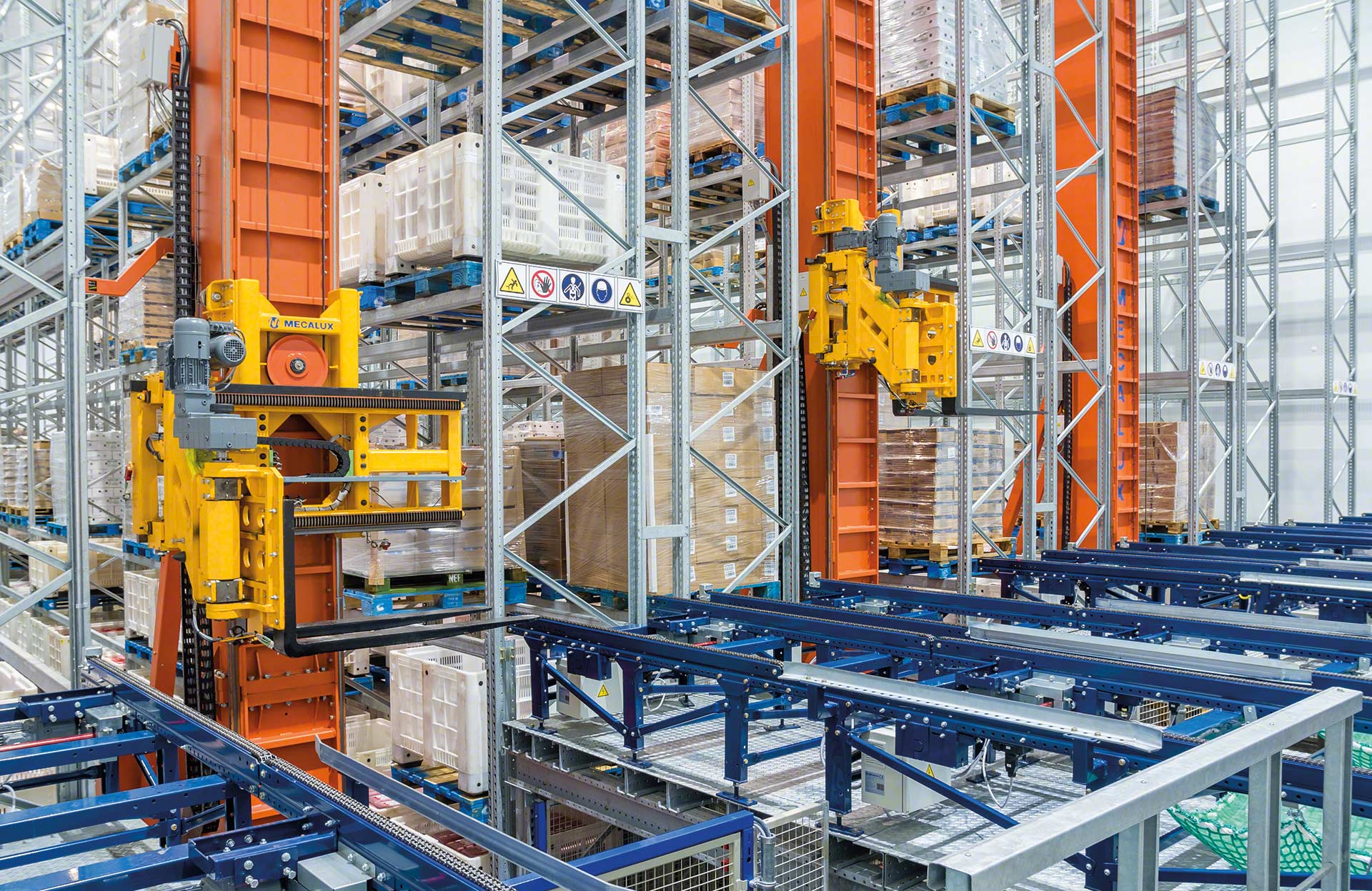

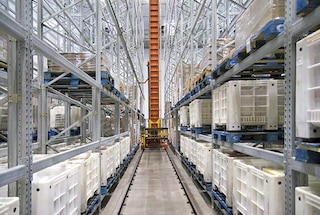

Układnice trójstronne Mecaluxu mogą być instalowane w magazynach chłodniczych

Magazyny chłodnicze

Pracują w zakresie temperatur od 0ºC do +40ºC, dzięki czemu mogą być instalowane w magazynach chłodniczych.

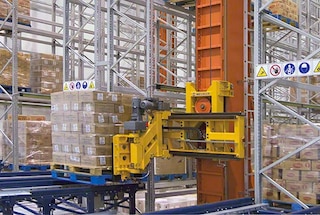

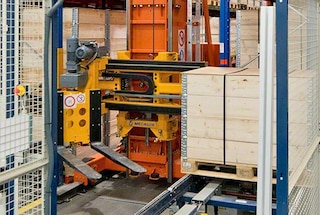

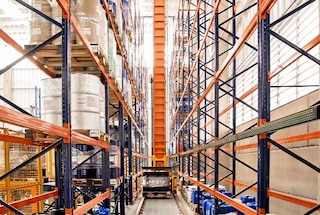

Układnice automatyczne trójstronne - działanie

Rozwiązanie, które w pełni automatyzuje odkładanie i pobieranie palet

Układnice trójstronne są zaprojektowane do wykonywania trzech różnych ruchów: wzdłużnego, który pozwala im poruszać się wzdłuż korytarza, pionowego, do podnoszenia i opuszczania, oraz trzeciego ruchu na głębokość, podczas którego widły trójstronne wjeżdżają do regału w celu odkładania i pobierania palet.

Opinie klientów

Obecnie 90% miejsc paletowych jest obsługiwanych za pomocą układnic trójstronnych . Dzięki automatyzacji zoptymalizowaliśmy koszty logistyczne i operacyjne.

Czytaj więcej
Frantisek Stora Dyrektor Generalny
IKEA Components Słowacja
(Malacky, Słowacja)

Automatyzacja uprościła proces logistyczny, a także sprawiła, że prace magazynowe przebiegają dużo szybciej i bezpieczniej.

Czytaj więcej
Alfredo Del Vigna Prezes
Aromaty Fragrances
(Louveira, Brazylia)

Automatyzacja pomogła nam osiągnąć dwa cele, które były naszymi priorytetami w tym projekcie: usprawnienie i zwiększenie terminowości przyjęć i wydań lakierowanych części oraz ich stałe monitorowanie.

Czytaj więcej
Wayne Price Kierownik Działu Blach
Yamazaki Mazak Wielka Brytania
(Worcester, Wielka Brytania)

Realizacje

IKEA Components zautomatyzowała swój magazyn na Słowacji, bez przerywania jego pracy

IKEA Components, spółka zajmująca się pakowaniem i dostawą komponentów meblowych, zautomatyzowała swój magazyn w słowackim mieście Malacky. Mecalux wyposażył obiekt składający się z 12 korytarzy w układnice trójstronne i przenośniki, a także wdrożył w nim system Easy WMS. Czytaj więcej

Disalfarm zwiększa pojemność, wydajność i kontrolę dzięki automatyzacji magazynu

Mecalux zautomatyzował działanie magazynu Disalfarm w Barcelonie Czytaj więcej

Industrias Yuk: centralizacja pięciu magazynów w jednym - składowanie tysięcy produktów

Industrias Yuk, producent elementów przekładni przemysłowych, zbudował centrum o powierzchni 10 200 m² w Ribarroja, gdzie skoncentruje logistykę. W obiekcie znajdują się dwa magazyny automatyczne zarządzane przez Easy WMS, jeden dla 12 920 pojemników, a drugi umożliwiający składowanie 15 246 palet. Czytaj więcej

Industrias Yuk: centralizacja pięciu magazynów w jednym - składowanie tysięcy produktów

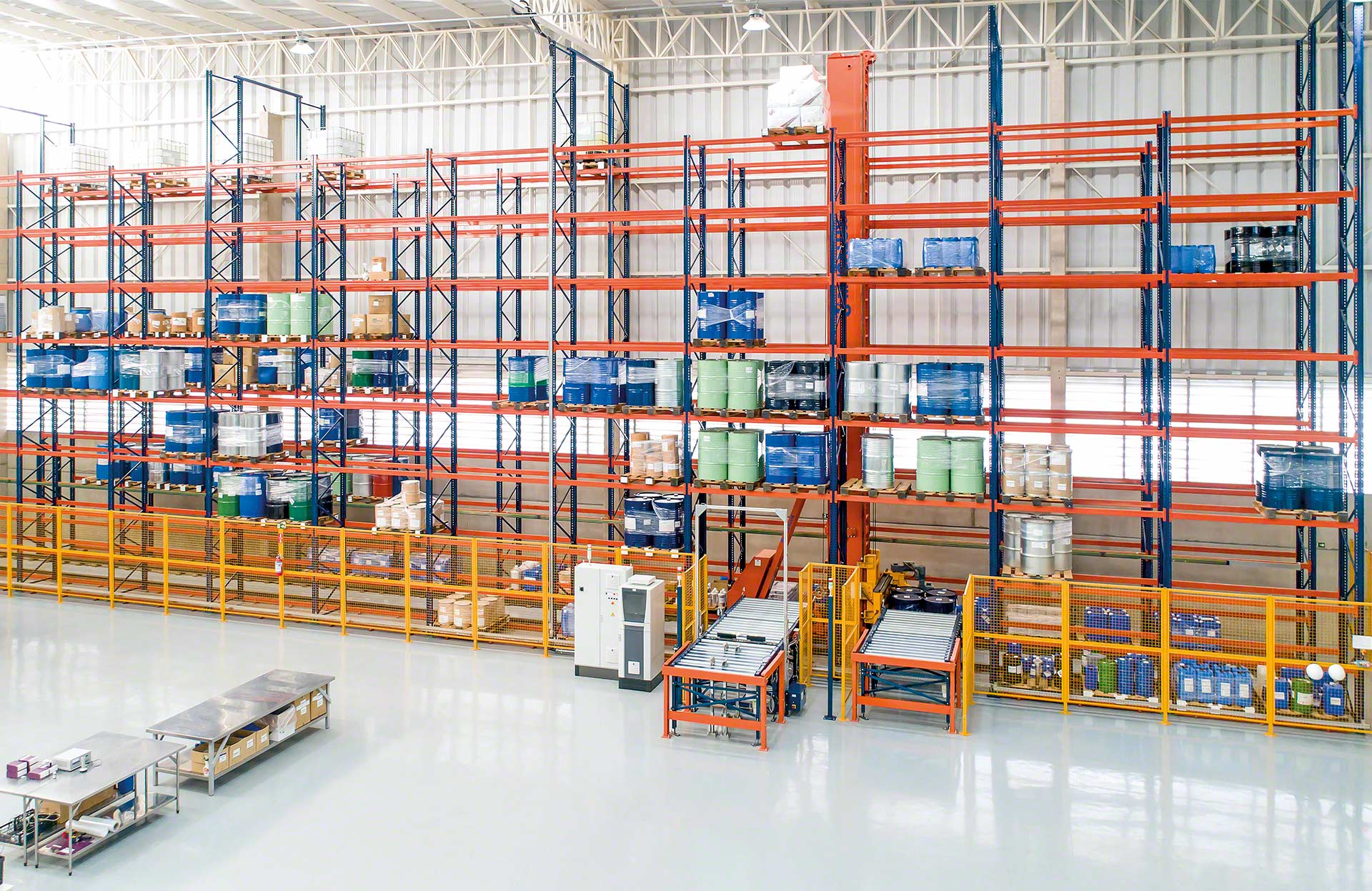

Aromaty Fragrances modernizuje proces logistyczny poprzez automatyzację magazynu

Brazylijski producent aromatów perfumeryjnych dla różnych marek, firma Aromaty Fragrances, uruchomiła automatyczny magazyn surowców przy fabryce koło São Paulo. W obiekcie wyposażonym w układnicę trójstronną wdrożono również oprogramowanie magazynowe Easy WMS, które zarządza całością procesu logistycznego. Czytaj więcej

Aromaty Fragrances modernizuje proces logistyczny poprzez automatyzację magazynu

Automatyczny magazyn przy fabryce firmy SMA Magnetics

Firma SMA Magnetics zautomatyzowała proces składowania w magazynie w Zabierzowie k. Krakowa dzięki zastosowaniu układnic trójstronnych Mexaluxu. Czytaj więcej

Automatyczny magazyn przy fabryce firmy SMA Magnetics
Więcej realizacji

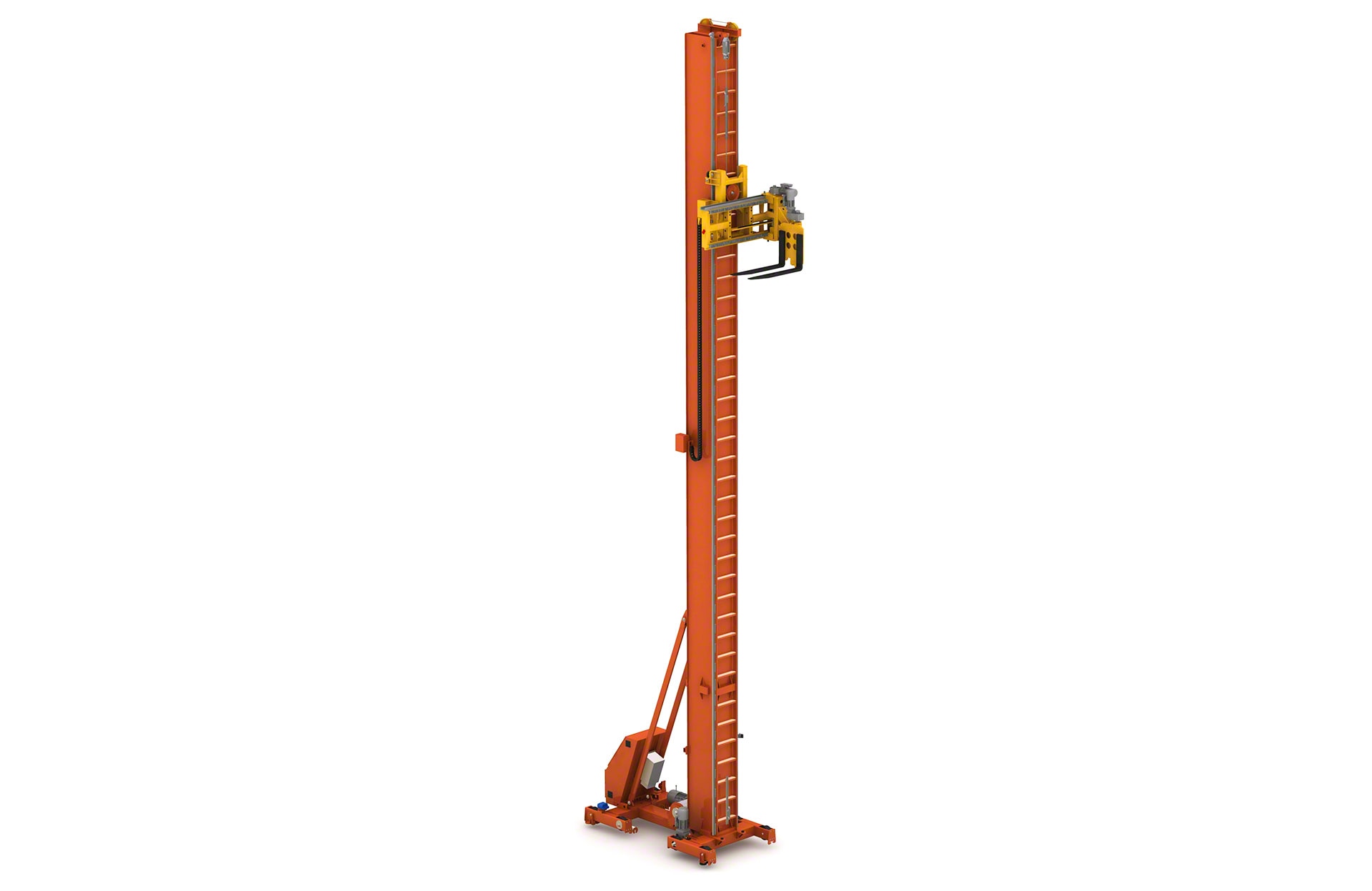

Układnice automatyczne trójstronne - elementy składowe

Układnice automatyczne trójstronne składają się zasadniczo z trzech części: kolumny, systemu obsługi ładunków i dolnego zespołu prowadzącego. Ponadto do tego należy doliczyć układ elektryczny i silniki. W przeciwieństwie do innych układnic, układnice automatyczne trójstronne nie wymagają górnego zespołu prowadzącego, co ułatwia ich montaż w istniejących magazynach.

Elementy mechaniczne tworzą podstawową konstrukcję układnicy. Kolumna umożliwia pionowy ruch, zespół prowadzący i szyny poziomy, a widły odkładanie i pobieranie palet.

Układnica odbiera energię elektryczną z szafy pokładowej. Silniki są analogiczne do ruchów maszyny: jeden do jazdy, drugi do podnoszenia, a trzeci do pobierania/odkładania palet.

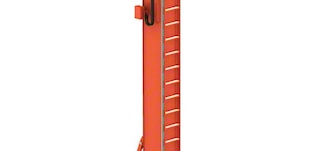

Kolumna układnicy automatycznej trójstronnej

Kolumna

Główna oś układnicy, po której system obsługi ładunków porusza się pionowo, aby uzyskać dostęp do różnych lokalizacji regałów.

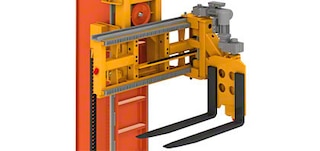

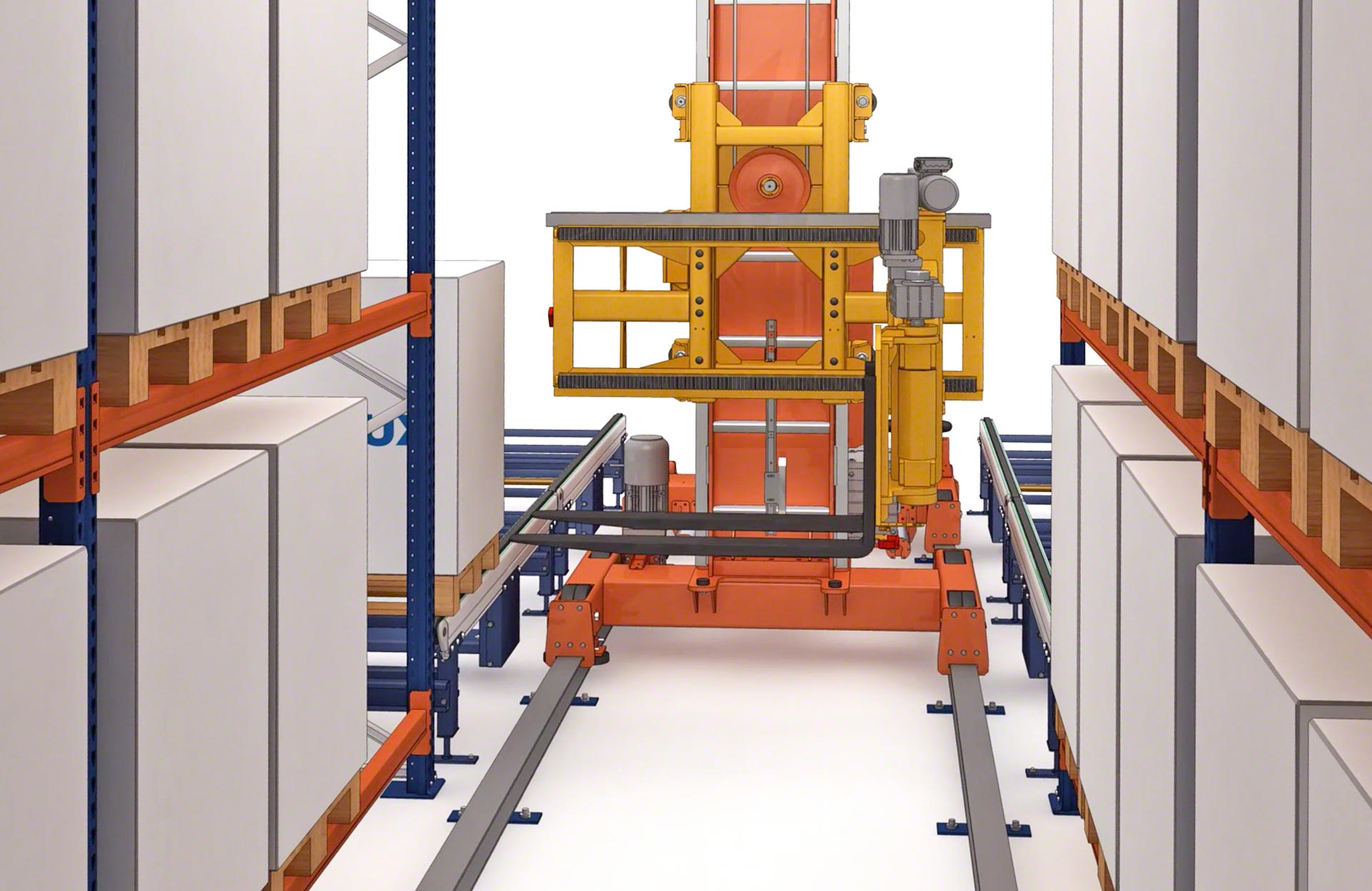

System obsługi ładunków układnicy automatycznej trójstronnej

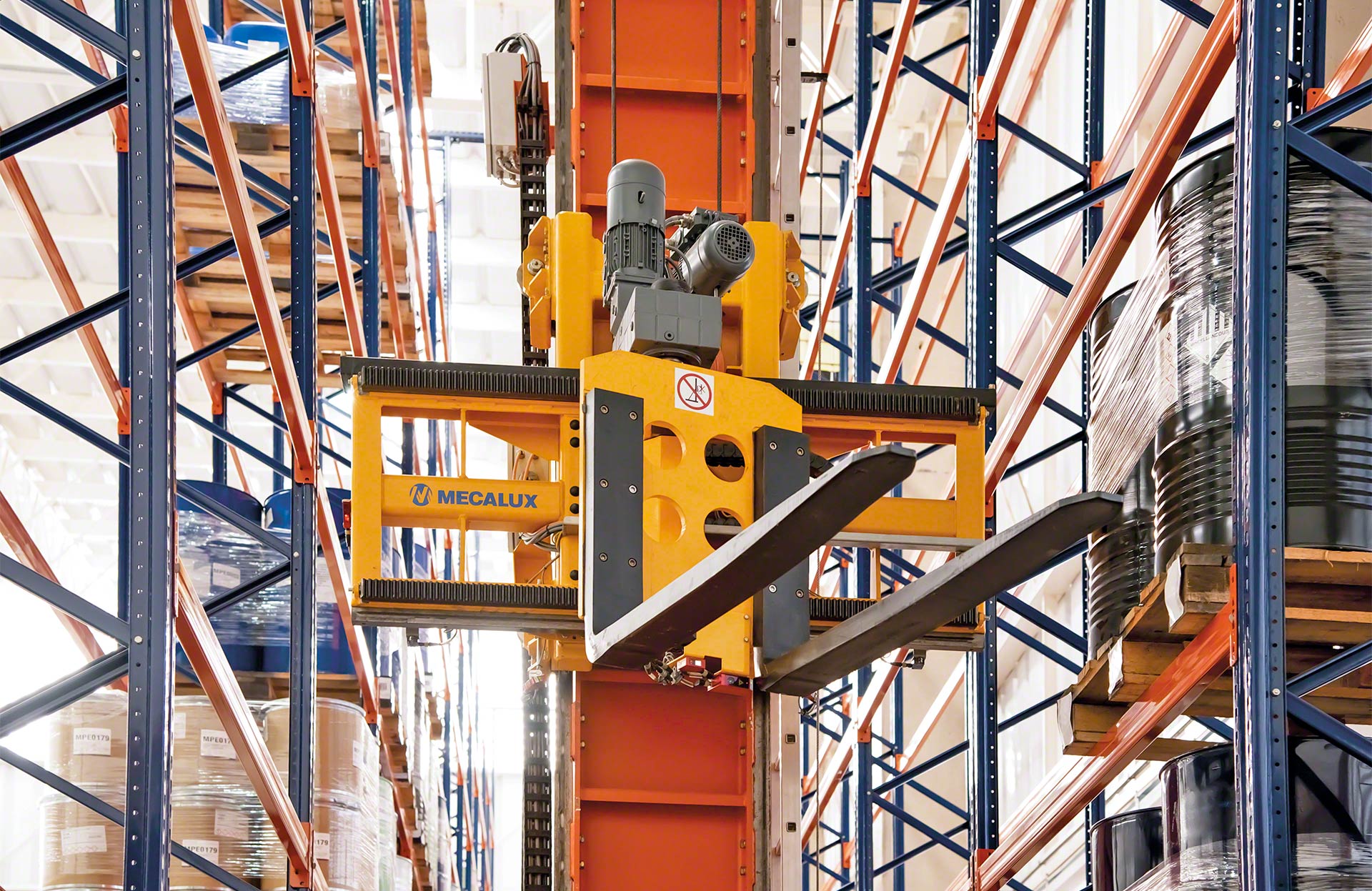

Widły trójstronne

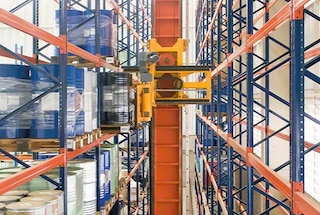

System obsługi ładunków składający się z obrotowej głowicy, która umożliwia pobieranie i odkładanie palet w trzech pozycjach: jednej przedniej i dwóch bocznych.

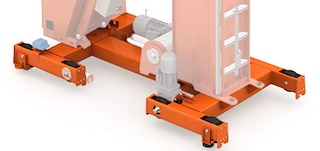

Dolny zespół prowadzący układnicy automatycznej trójstronnej

Dolny zespół prowadzący

Konstrukcja podtrzymująca układnicę wyposażona w 8 kół, które umożliwiają jej wzdłużne przemieszczanie się w korytarzu.

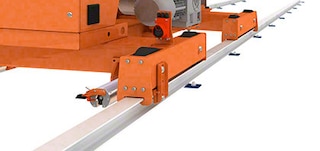

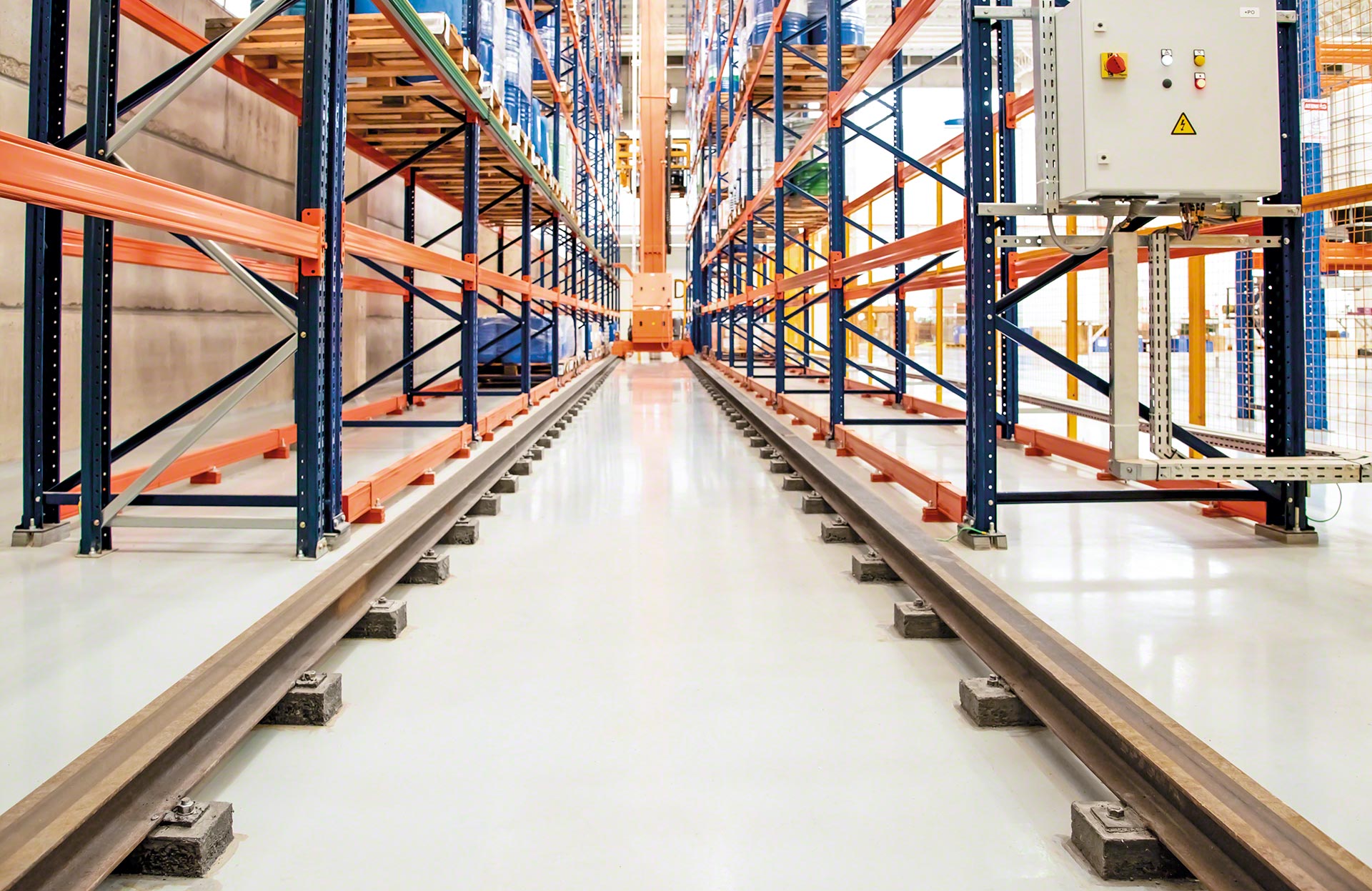

Szyna dolna w korytarzu z układnicą automatyczną trójstronną

Szyny dolne

Zestaw dwóch równoległych szyn, po których poruszają się koła dolnego zespołu prowadzącego. Montaż szyn nie wymaga podłogi o wysokiej planimetrii.

Szafa elektryczna układnicy automatycznej trójstronnej

Szafa elektryczna

Przekazuje do układnicy energię elektryczną potrzebną do jej działania.

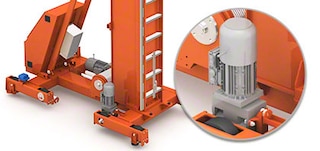

Silnik jazdy układnicy automatycznej trójstronnej

Silnik jazdy

Aktywuje ruch dolnego zespołu prowadzącego Układnice trójstronne poruszają się z maksymalną prędkością jazdy 100 m/min.

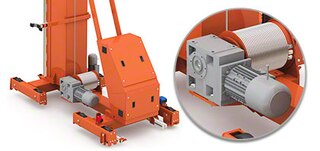

Silnik podnoszenia układnicy automatycznej trójstronnej

Silnik podnoszenia

Przesuwa system obsługi palet pionowo wzdłuż kolumny, aż osiągnie poziom przypisanej lokalizacji.

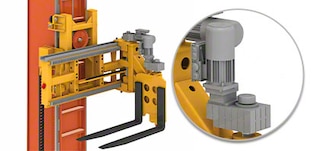

Silnik obsługi ładunków układnicy automatycznej trójstronnej

Silnik systemu obsługi palet

Przesuwa głowicę obrotową systemu obsługi palet w trzech kierunkach: do przodu oraz w prawo i lewo.

Katalogi

Catalog - 2 - Automatic-trilateral-stacker-crane - en_UN

Układnice automatyczne trójstronne

Jak szybko i ekonomicznie zautomatyzować magazyn

Pobierz
Catalog - 4 - Automatyka-magazynowa - pl_PL

Magazyny automatyczne

Automatyczne rozwiązania magazynowe

Pobierz
Catalog - 2 - Easy-wms - pl_PL

Oprogramowanie do zarządzania magazynem

Innowacje technologiczne dla wydajnych magazynów

Pobierz

Często zadawane pytania

Układnice automatyczne trójstronne to rozwiązanie magazynowe zaprojektowane z myślą o łatwej automatyzacji konwencjonalnych regałów o wysokości do 15 m, obsługiwanych przez trójstronne wózki widłowe. Praca układnic jest w pełni automatyczna, dlatego ich wdrożenie znacznie przyspiesza odkładanie i pobieranie palet, redukuje błędy i zwiększa wydajność magazynu.

Podobnie jak wózki widłowe trójstronne, układnice trójstronne przeznaczone są do obsługi regałów z bardzo wąskimi korytarzami. Główna różnica między tymi dwoma rozwiązaniami polega na w pełni autonomicznej pracy układnic, których wdrożenie pozwala na całkowitą automatyzację obsługi palet w magazynie. Innymi słowy, układnice trójstronne są ewolucją wózków widłowych trójstronnych, które łatwo i bez zbytnich kosztów można zastąpić układnicami, ponieważ wykorzystują tę samą szerokość korytarza i te same regały.

Pierwsza różnica polega na zastosowanym systemie obsługi palet. Układnice trójstronne wyposażone są w widły trójstronne, które poruszają się dzięki obrotowej głowicy i mogą być przesuwane w trzech kierunkach w celu uzyskania dostępu do ładunku (w prawo, w lewo i do przodu). Inne typy układnic mają zwykle system obsługi palet składający się z dwustronnych wideł teleskopowych, które działają tylko w dwóch kierunkach (w prawo i w lewo).
Z drugiej strony, układnice trójstronne nie wymagają górnego zespołu prowadzącego a palety są składowane od poziomu 0. Te dwie właściwości pozwalają na maksymalne wykorzystanie dostępnej powierzchni na wysokość w porównaniu z innymi układnicami. Układnice automatyczne trójstronne nie przekraczają wysokości 15 m, dlatego w przypadku konieczności wdrożenia większego rozwiązania automatycznego składowania, konieczne będzie zdecydowanie się na inne modele układnic paletowych Mecaluxu, z których niektóre osiągają maksymalną wysokość do 45 m.

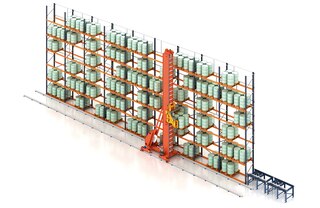

Układnice trójstronne mogą obsługiwać konwencjonalne regały paletowe o wysokości do 15 m i pojedynczej głębokości.

Oczywiście, że nie. Jest to najprostszy model układnicy i został specjalnie opracowany w celu łatwej automatyzacji konwencjonalnych magazynów obsługiwanych przez trójstronne wózki widłowe. Wdrożenie tych układnic umożliwia zachowanie tych samych regałów, które były obsługiwane przez wózki widłowe, bez zmiany ich układu czy szerokości korytarza.

Nie. Montaż układnic trójstronnych nie wymaga powierzchni o wysokiej planimetrii, w przeciwieństwie do trójstronnych wózków widłowych. Jeśli pojawią się jakiekolwiek nieprawidłowości w wypoziomowaniu terenu, można je łatwo usunąć podczas montażu szyn dolnych, po których porusza się układnica.

Automatyczne układnice trójstronne mogą obsługiwać palety o wadze do 1200 kg.

Układnice trójstronne mogą być stosowane w bardzo wąskich korytarzach. Minimalna wymagana szerokość między ładunkami może wynosić od 1,76 do 1,86 m.

Układnice trójstronne poruszają się z maksymalną prędkością jazdy 100 m/min.

Układnice trójstronne rozwijają maksymalną prędkość podnoszenia 30 m/min dla palet 1200 kg i 38 m/min dla palet 1000 kg.

Układnice trójstronne wytrzymują zakres temperatur od 0°C do 40°C przy wilgotności do 70%.

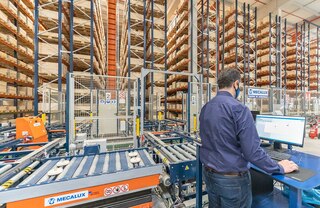

TAK Układnice automatyczne trójstronne współpracują z dwoma programami: WMS (system zarządzania magazynem), który przypisuje lokalizacje do każdej jednostki ładunkowej, oraz WCS (system kontroli magazynu), który wysyła instrukcje dot. ruchu do układnicy. Mecalux może dostarczyć oba rodzaje oprogramowania.
